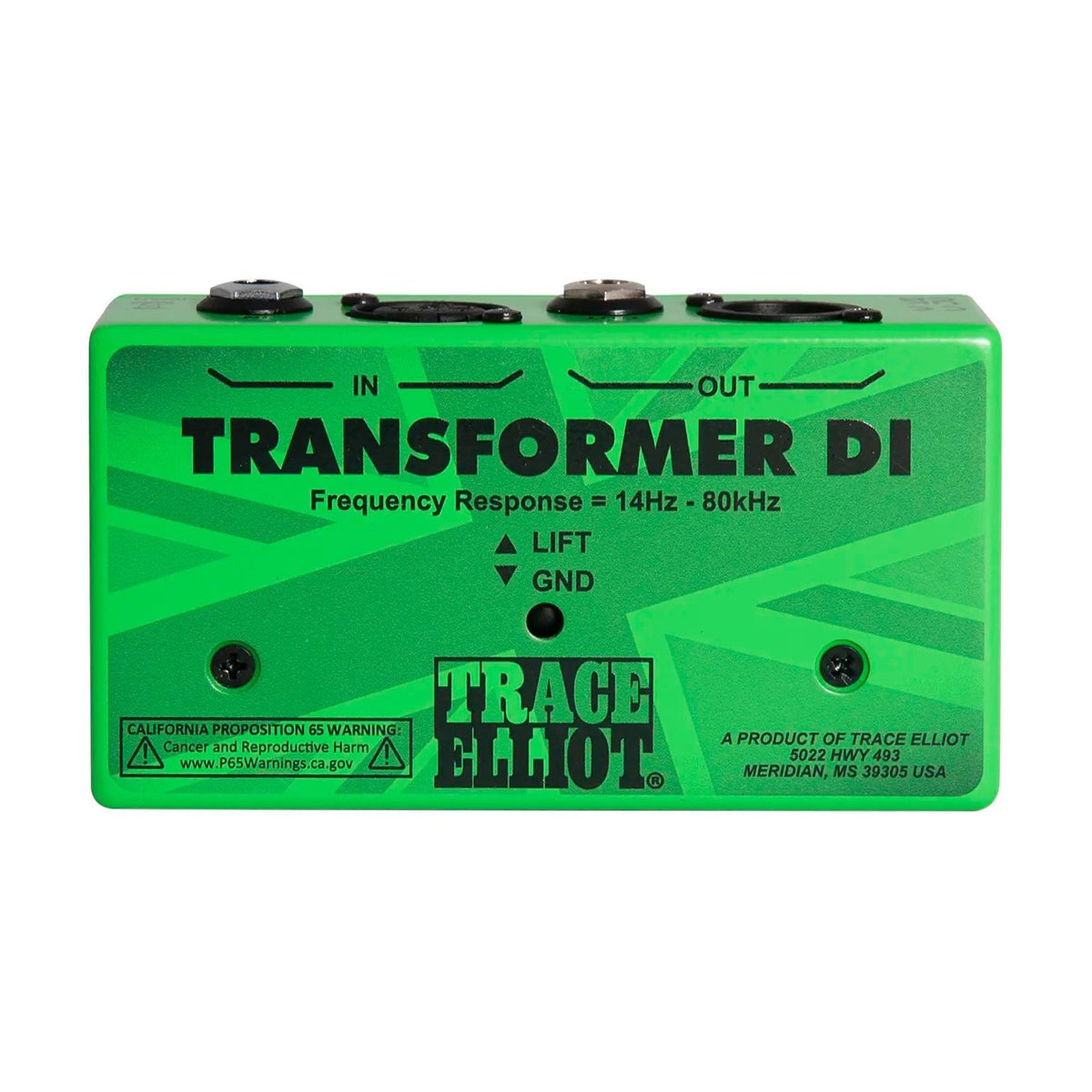

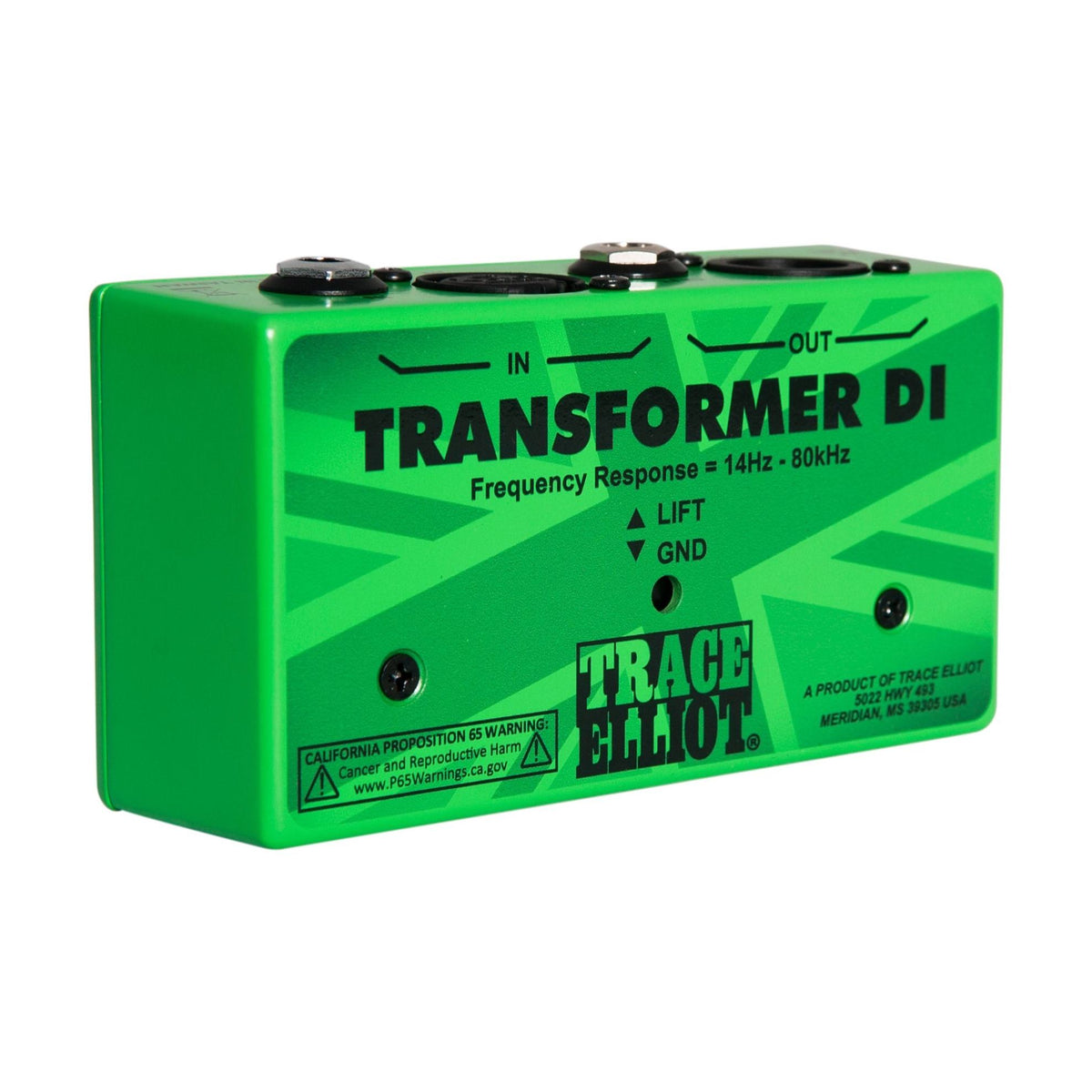

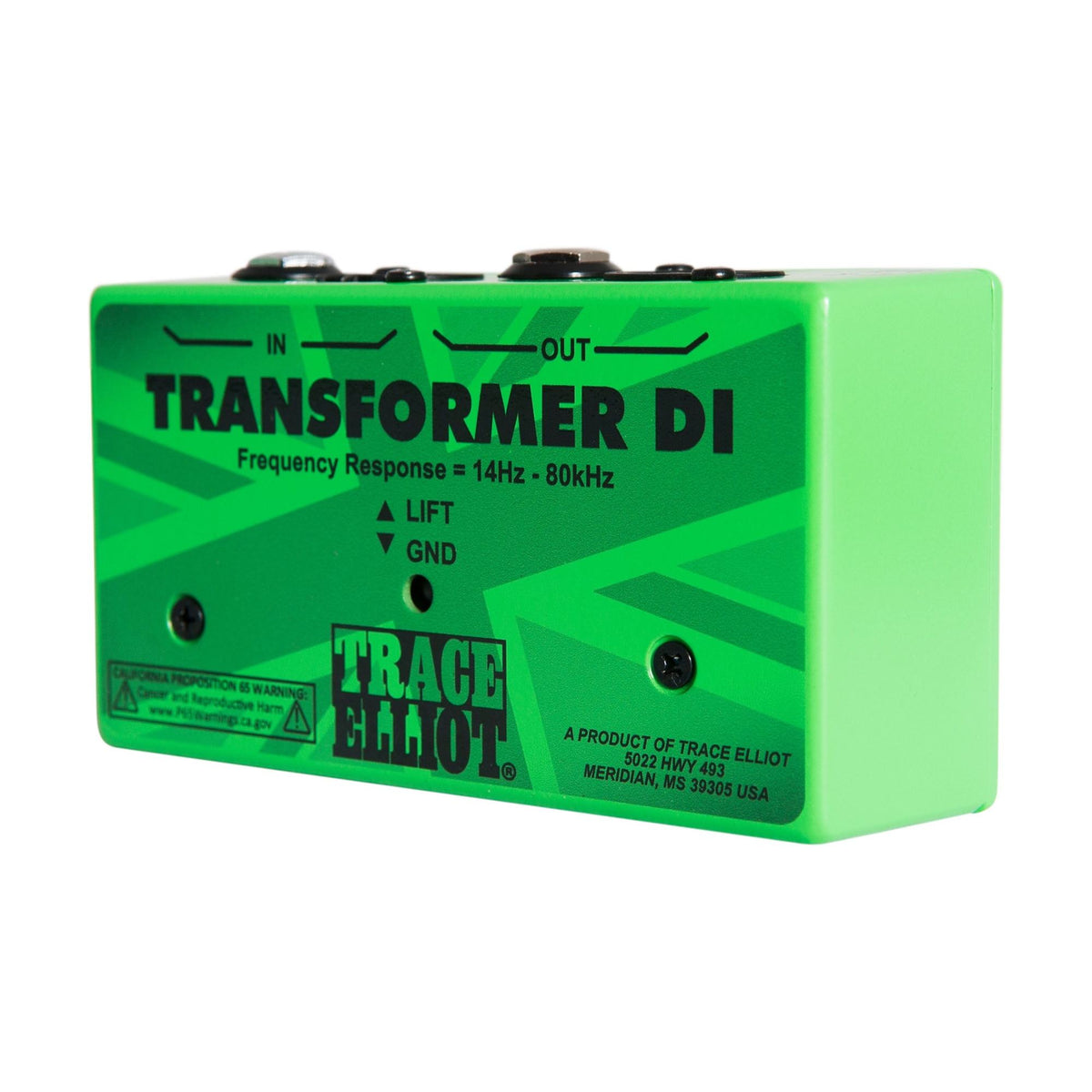

Trace Elliot Transformer DI blokas
Trace Elliot Transformer DI yra pasyvus DI blokas.
Įrenginyje naudojamas 1:1 garso transformatorius su didelės magnetinės skvarbos nikelio ir geležies šerdimi. Jis leidžia nesimetrinį linijinį signalą paversti simetriniu arba atlikti atvirkštinį keitimą. Pasyviai grandinei nereikia baterijos ar išorinio maitinimo.
Gamintojas numato naudojimą su mažos ir vidutinės varžos signalo šaltiniais. Blokas priima iki +22,2 dBu įėjimo lygį, todėl gali būti naudojamas ne tik instrumento, bet ir linijinio signalo grandinėje.
Transformatorius galvaniškai atskiria įėjimo ir išėjimo grandines. Ground Lift jungiklis leidžia atjungti signalo įžeminimo ryšį, kai prijungus įrangą girdimas įžeminimo kilpos sukeltas ūžesys. Šią funkciją papildo radijo dažnių trukdžių slopinimo grandinė.

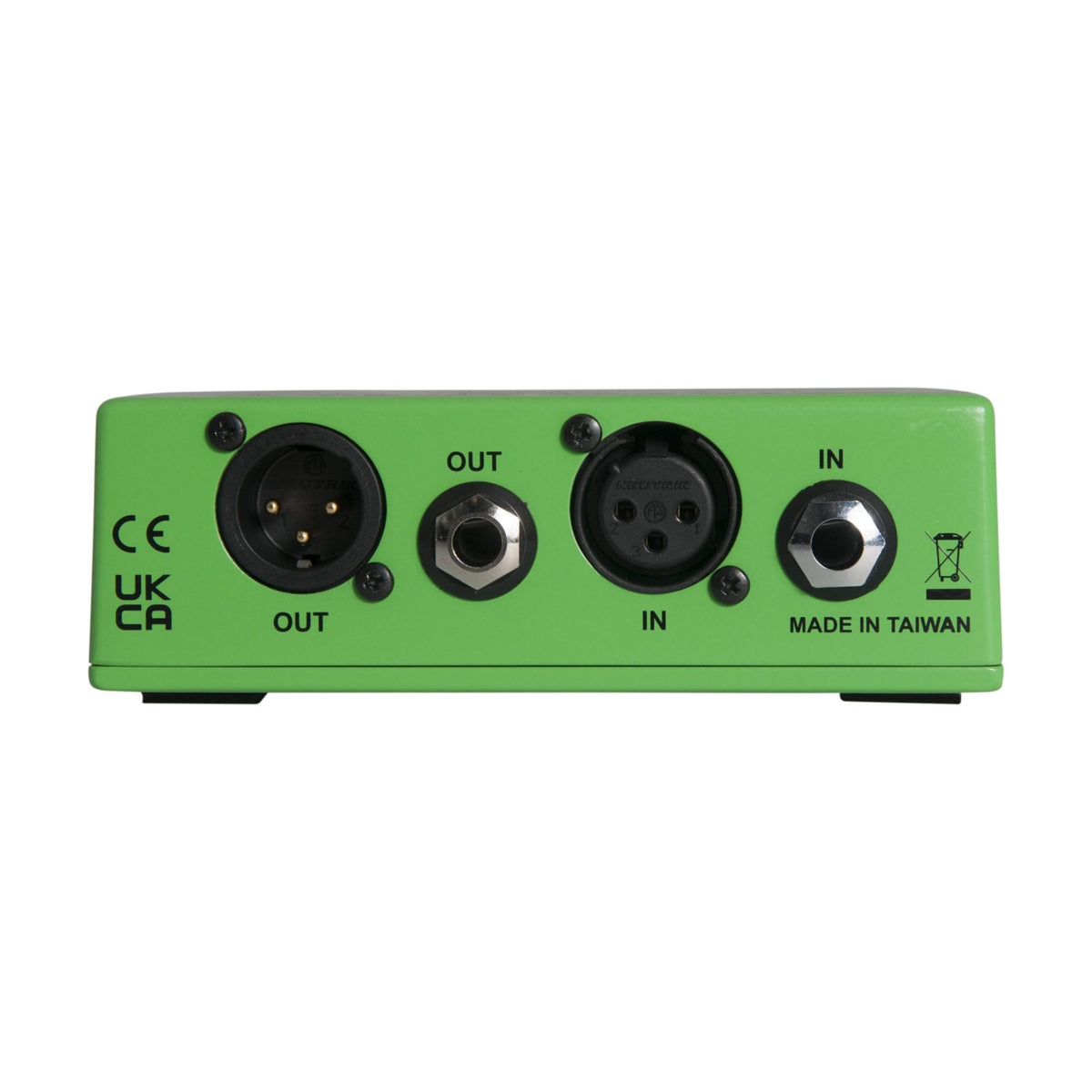

Įėjimui ir išėjimui įrengtos XLR bei 6,35 mm jungtys. Gamintojo nurodytas perdavimo slopinimas mažesnis nei 1 dB, o dažninės charakteristikos nuokrypis nuo 14 Hz iki 80 kHz neviršija ±1 dB. Žemų dažnių perdavimas aktualus bosinei gitarai, įskaitant penkiastygę.
Pagrindinės savybės
- Signalo keitimas abiem kryptimis leidžia derinti simetrines ir nesimetrines garso jungtis.
- 1:1 transformatorius pritaikytas linijinio lygio garso signalui perduoti.
- Pasyvi grandinė leidžia naudoti bloką be papildomo maitinimo.
- Iki +22,2 dBu įėjimo lygis leidžia prijungti tinkamo lygio linijinius šaltinius.
- Ground Lift jungiklis skirtas įžeminimo kilpos sukeliamam ūžesiui mažinti.
- Radijo dažnių trukdžių slopinimo grandinė papildo Ground Lift funkciją.
- XLR ir 6,35 mm įėjimai bei išėjimai suteikia skirtingus garso įrangos prijungimo būdus.
- Dažninė charakteristika iki 14 Hz išsaugo žemų dažnių perdavimą bosinių instrumentų grandinėje.
Techninės specifikacijos
- Tipas: pasyvus DI blokas linijinio lygio signalui
- Transformatorius: 1:1, didelės magnetinės skvarbos Ni-Fe šerdis
- Signalo keitimas: nesimetrinis į simetrinį arba simetrinis į nesimetrinį
- Įėjimai: XLR ir 6,35 mm
- Išėjimai: XLR ir 6,35 mm
- Dažninė charakteristika: 20 Hz iki 20 kHz (−0,5 dB); nuokrypis ne daugiau kaip ±1 dB nuo 14 Hz iki 80 kHz
- Bendrasis harmoninis iškraipymas: <0,015 % nuo 70 Hz iki 80 kHz; 0,5 % ties 20 Hz
- Galvaninis atskyrimas: >500 V tarp pirminės ir antrinės transformatoriaus apvijų
- Perdavimo slopinimas: <1 dB
- Didžiausias įėjimo lygis: +22,2 dBu
- Įžeminimo jungiklis: Ground Lift su radijo dažnių trukdžių slopinimu
- Signalo šaltiniai: mažos ir vidutinės varžos
- Maitinimas: nereikalingas, pasyvi grandinė
Komplektacija
- Trace Elliot Transformer DI blokas, 1 vnt.
Kam skirta
Skirtas bosinės gitaros, kitų tinkamos išėjimo varžos instrumentų ir linijinio signalo šaltinių prijungimui prie garso pulto ar įrašymo įrangos. Tinka scenos bei studijos signalų grandinėms, kai reikia simetrinti signalą, atlikti atvirkštinį keitimą arba galvaniškai atskirti prijungtus įrenginius.
