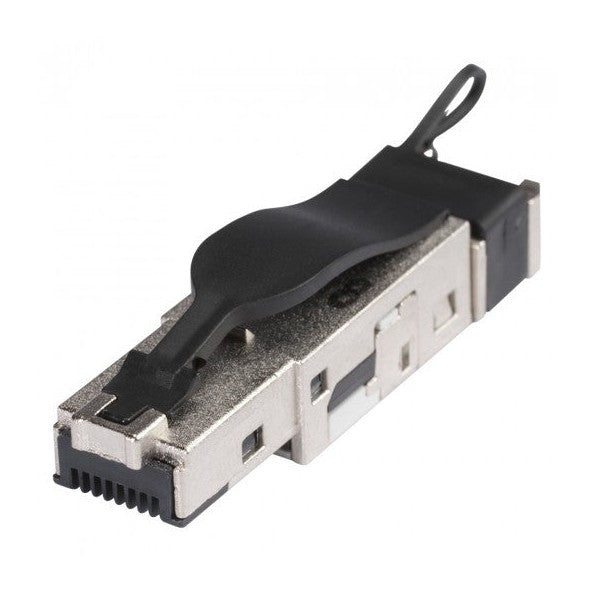

HICON RJ45C6XL CAT.6 „Crimp“ Jungtis (Didelio skersmens laidams)

Sommer Cable (HICON) RJ45C6XL – tai specializuota RJ45 jungtis, sprendžianti dažną problemą: kaip uždėti kištuką tiesiai ant storo, standaus instaliacinio kabelio (pvz., CAT.7). Standartinės RJ45 jungtys dažnai netinka tokiems laidams, nes jų gyslos su izoliacija būna per storos ir netelpa į kanalus.

Ši „XL“ versija yra pritaikyta laidams su stora gyslos izoliacija (iki 1.5 mm). Jungtis yra pilnai ekranuota, turi atskirą laidų kreipiančiąją (Load bar / Insert), kuri palengvina montavimą ir užtikrina teisingą gyslų išdėstymą prieš užspaudimą (Crimp). Tai idealus pasirinkimas gaminant aukštos kokybės „Patch“ kabelius iš ritinio.

Pagrindinės savybės

• Didelis pralaidumas: Pritaikyta laidininkams su izoliacija nuo 1.35 mm iki 1.50 mm (standartinės jungtys priima tik iki ~1.0 mm).
• Kategorija: CAT.6 / CAT.6a (palaiko 10 Gbit/s tinklus).
• Suderinamumas: Tinka kietiems (Solid) ir lankstiems (Stranded) laidininkams (AWG 24 - AWG 23).
• Ekranavimas: Metalinis korpusas užtikrina 360° ekranavimą ir patvarumą.

Techniniai duomenys

• Gamintojas: HICON (platina Sommer cable)
• Modelis: RJ45C6XL
• Tipas: RJ45 (8P8C) Male (vyr.) [Image of RJ45 connector pinout T568B]
• Kategorija: CAT.6 (Class E)
• Tinkamas laido storis (AWG): AWG 24 - AWG 23
• Maks. gyslos izoliacijos diametras: 1.50 mm
• Maks. kabelio išorinis diametras: 8.0 mm
• Montavimo būdas: Užspaudimas (Crimp) su specialiomis replėmis arba standartinėmis RJ45 replėmis (nuėmus tempimo fiksatorių).
• Kontaktai: Auksuoti (Gold plated)

Kas dėžutėje?

• 1 x HICON RJ45C6XL metalizuotas korpusas
• 1 x Plastikinė laidų kreipiančioji (Load bar/Insert)
• *(Pastaba: Guminis apsauginis gaubtelis (Boot) paprastai parduodamas atskirai, nebent nurodyta kitaip rinkinyje).*

Kam skirta?

• Instaliuotojams, norintiems uždėti kištuką tiesiai ant storo CAT.7 instaliacinio kabelio (be rozetės).
• Savo gamybos aukštos klasės tinklo kabelių (Custom cables) gamybai.
