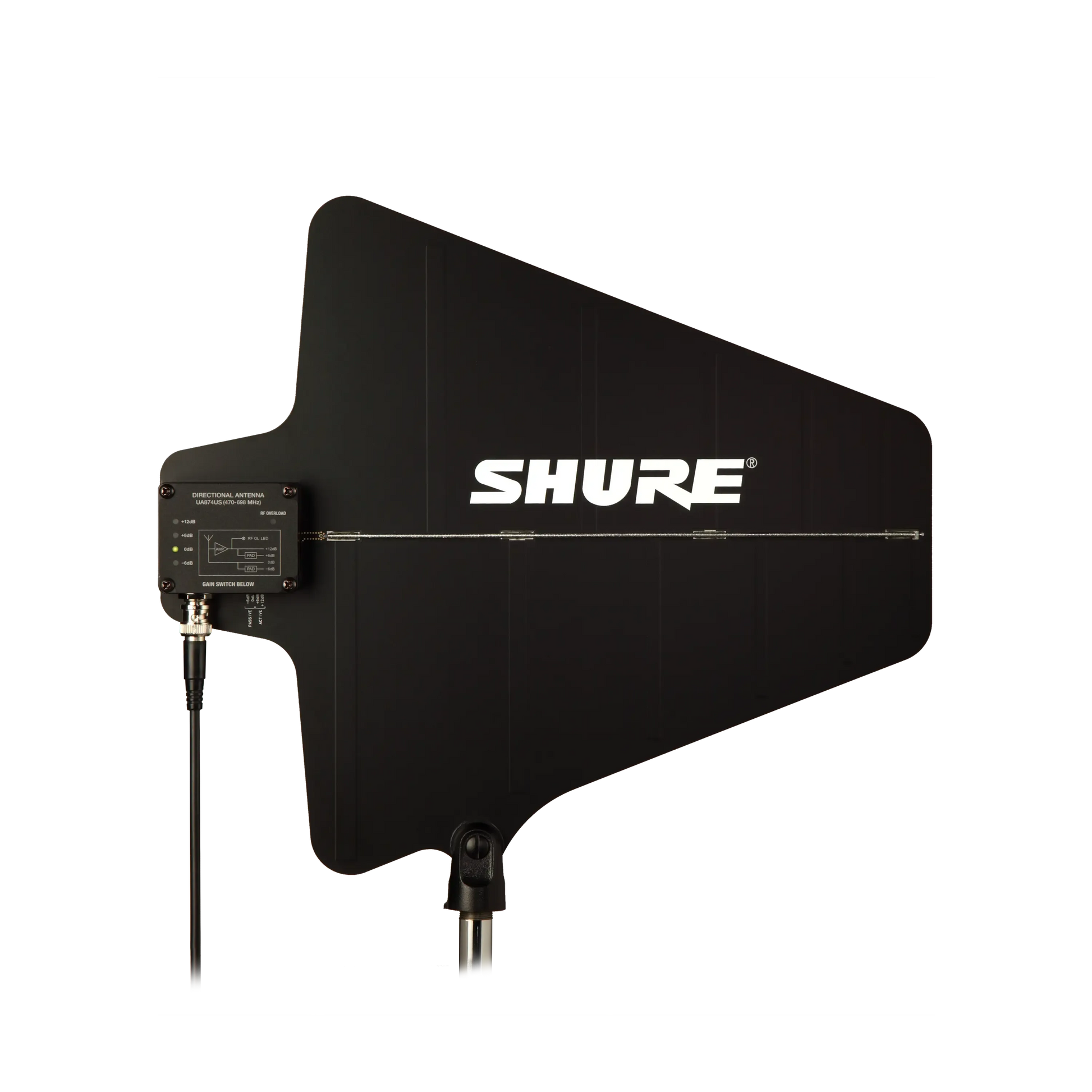

Shure UA874WB Aktyvi Kryptinė UHF Antena (Wideband)

Shure UA874WB yra profesionali aktyvi kryptinė UHF antena, skirta žymiai pagerinti belaidžių sistemų signalo priėmimą ir stabilumą. Ši antena naudoja logoperiodinį dipolių masyvą, kuris sukuria kardioidinę priėmimo charakteristiką, efektyviai nukreipdamas priėmimą į norimą zoną ir atmesdamas nepageidaujamus RF signalus iš šonų bei galo. WB (Wideband) modifikacija apima itin platų dažnių diapazoną (470–900 MHz), todėl yra universali ir tinkama naudoti su įvairiomis belaidėmis sistemomis.

Pagrindinis šios antenos privalumas yra integruotas mažo triukšmo stiprintuvas su 4 padėčių stiprinimo (Gain) jungikliu. Tai leidžia vartotojui kompensuoti signalo nuostolius, atsirandančius dėl ilgų koaksialinių kabelių (pasirenkant +6 dB arba +12 dB), arba susilpninti signalą (-6 dB) esant arti siųstuvų. Antena taip pat turi unikalų RF perkrovos (Overload) LED indikatorių, kuris vizualiai įspėja apie per stiprų signalą, padėdamas išvengti iškraipymų. Tvirta konstrukcija yra atspari oro sąlygoms, todėl tinka ir lauko instaliacijoms.

Pagrindinės savybės

• Paskirtis: Signalo priėmimo gerinimas ir kryptingumas (logoperiodinė antena).
• Integruotas Stiprintuvas: 4 padėčių stiprinimo nustatymas (+12 dB, +6 dB, 0 dB, -6 dB).
• Dažnių Juosta: Plati juosta (Wideband) 470–900 MHz.
• RF Indikacija: Integruotas LED indikatorius, įspėjantis apie RF signalo perkrovą.
• Kryptingumas: Apie 70 laipsnių (Beam Width), užtikrinantis tikslų padengimą.
• Tvirtinimas: Integruotas sriegis standartiniam mikrofono stovui.

Techniniai duomenys

• Tipas: Aktyvi kryptinė antena (Log Periodic Dipole Array)
• Dažnių Diapazonas: 470 MHz – 900 MHz
• Stiprinimo Nustatymai (Gain): -6 dB, 0 dB, +6 dB, +12 dB (perjungiama)
• Antenos Priėmimo Kampas (3 dB Beam Width): 70 laipsnių
• Trečiojo Eilės Iškraipymo Taškas (OIP3): > 30 dBm
• Jungtis: BNC Moteriška (Female) jungtis (50 Ω)
• Maitinimas: 10–15 V DC (bias iš antenos skirstytuvo arba imtuvo)
• Matmenys (Aukštis x Plotis x Gylis): 316 x 359 x 36 mm
• Svoris: Apie 0,317 kg

Komplektacija

• 1 x Shure UA874WB aktyvi kryptinė antena
• 1 x 5/8" į 3/8" sriegio adapteris
• 1 x Vartotojo dokumentacija

Kam skirta?

• Didelėms scenoms ir renginiams, kur imtuvai yra toli nuo siųstuvų.
• Profesionalioms belaidėms sistemoms (pvz., Axient, ULX-D, QLX-D, SLX-D).
• Instaliacijoms, reikalaujančioms kompensuoti ilgų kabelių nuostolius.
• Situacijoms, kai reikia eliminuoti trikdžius iš kitų krypčių.
