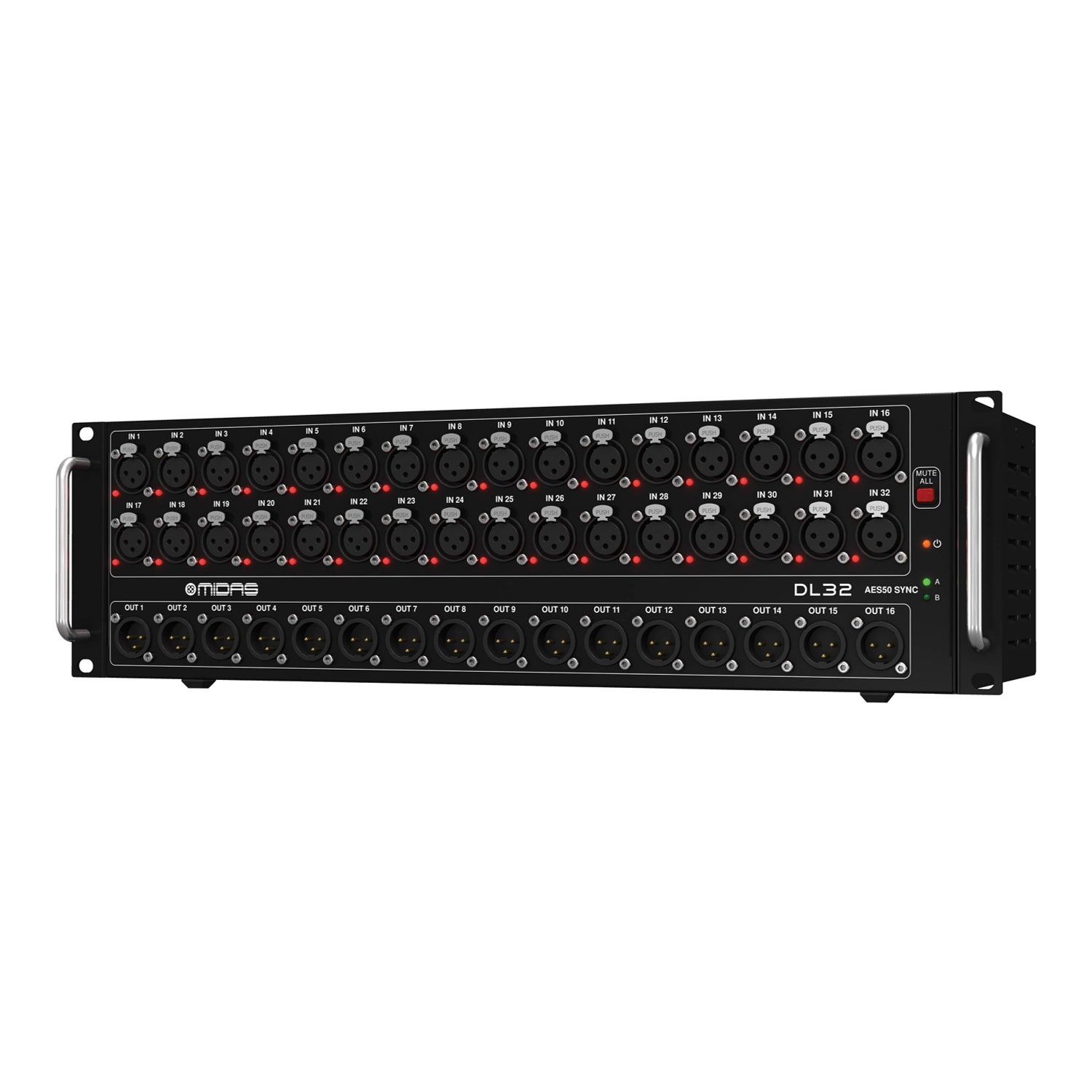

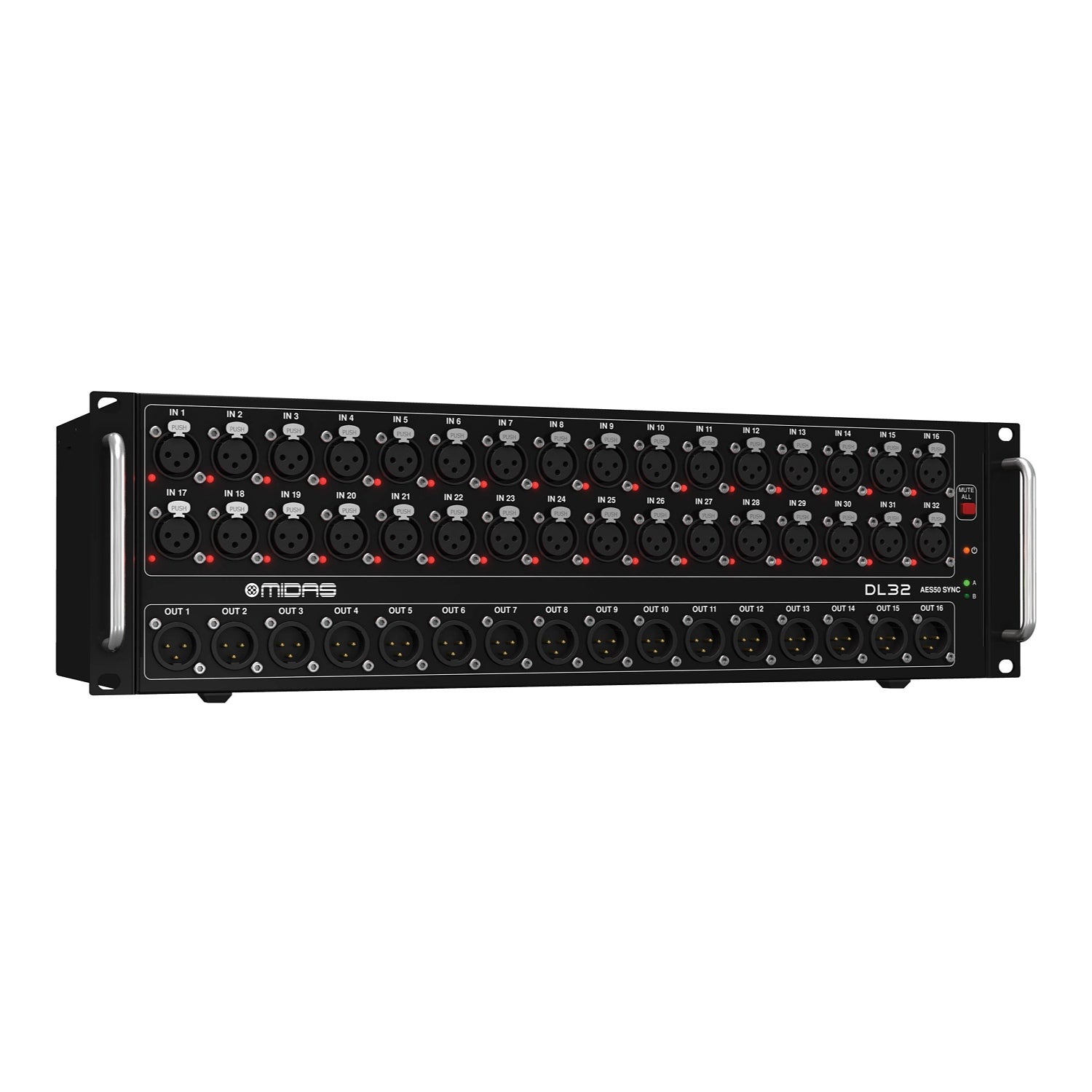

Midas DL32 skaitmeninis sceninis komutatorius

MIDAS DL32 32 įėjimų ir 16 išėjimų skaitmeninis sceninis komutatorius

MIDAS DL32 – 32 įėjimų ir 16 išėjimų skaitmeninis sceninis komutatorius, skirtas koncertų įgarsinimo, monitoringo, daugiakanalio įrašymo ir kitoms profesionalioms garso sistemoms.

Įrenginyje integruoti 32 nuotoliniu būdu valdomi MIDAS PRO mikrofonų pradiniai stiprintuvai ir 16 balansuotų analoginių XLR išėjimų. Garso signalai tarp scenos ir skaitmeninio mikšerio perduodami AES50 tinklu naudojant vieną ekranuotą CAT5e kabelį, kurio ilgis gali siekti iki 100 metrų.

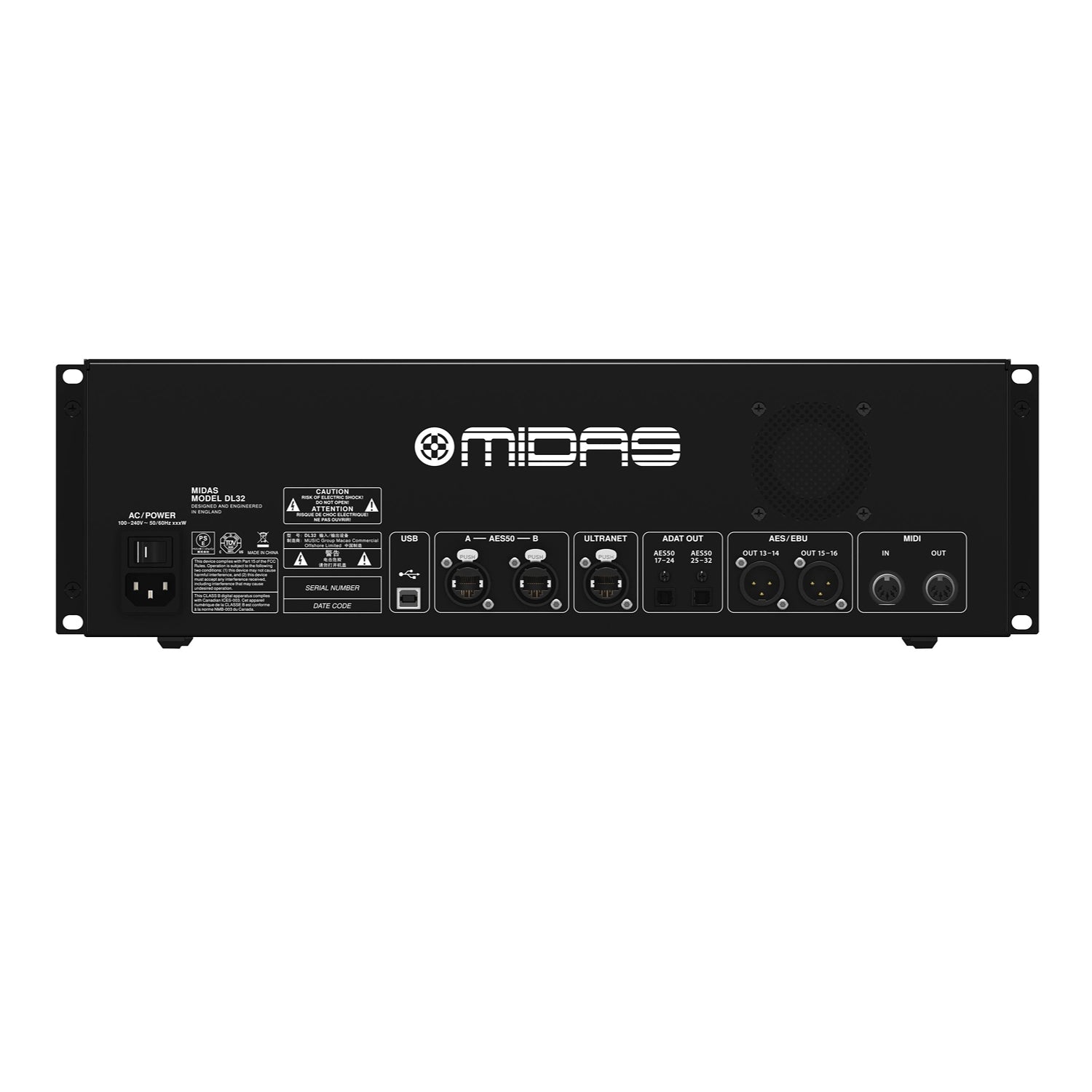

Dvi AES50 SuperMAC jungtys leidžia DL32 integruoti su MIDAS M32 serijos mikšeriais, kitais AES50 palaikančiais įrenginiais ir papildomais sceniniais komutatoriais. AES50 ryšiu perduodami daugiakanaliai garso signalai, sinchronizavimo signalas ir valdymo duomenys.

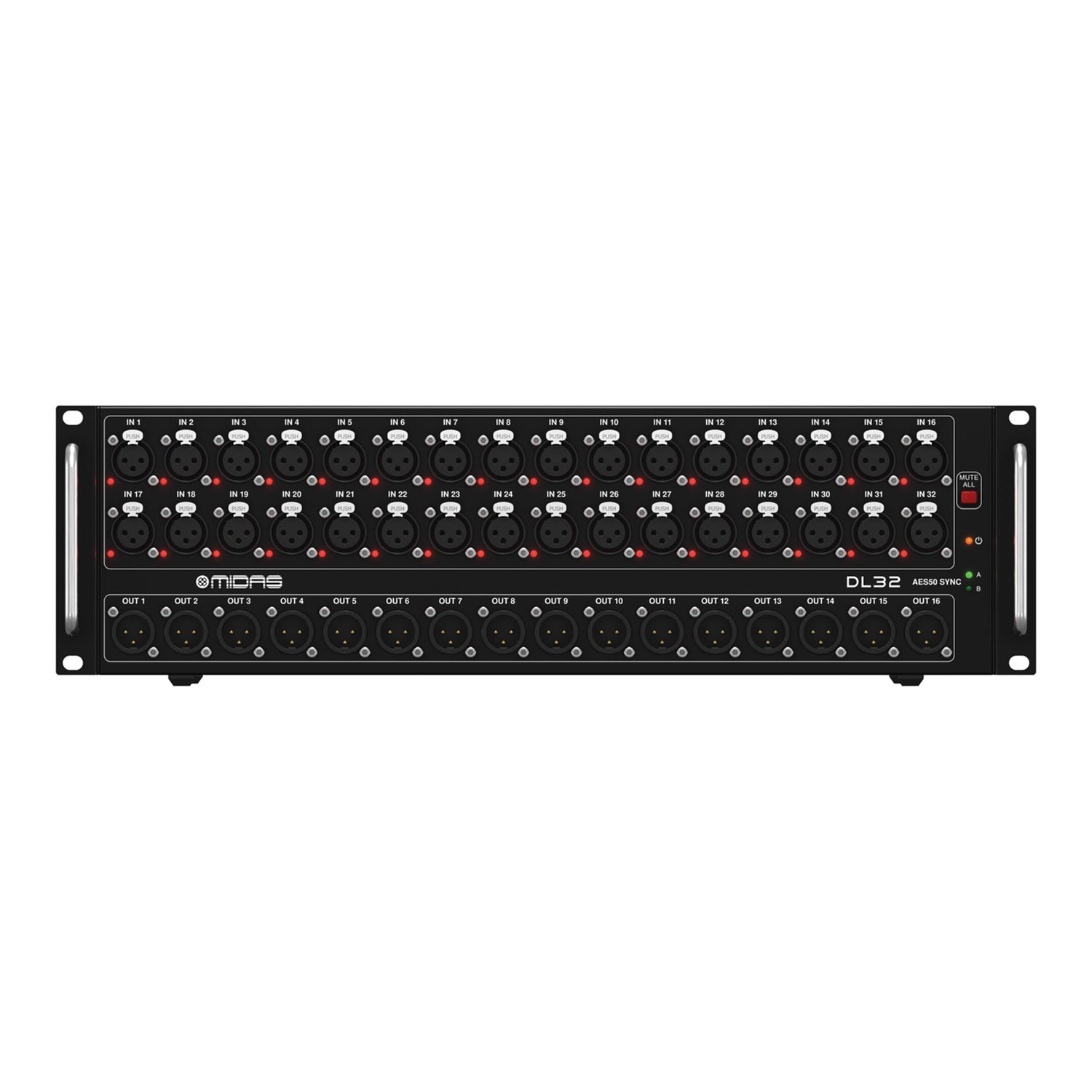

ULTRANET išėjimas perduoda 16 skaitmeninio garso kanalų į suderinamas asmeninio monitoringo sistemas ir Turbosound iQ serijos aktyvias kolonėles. Dvi optinės ADAT išvestys, dvi AES/EBU išvestys bei MIDI įėjimas ir išėjimas suteikia papildomų sistemos integravimo galimybių. Priekiniame skydelyje esantis MUTE ALL mygtukas leidžia laikinai nutildyti visus įėjimus saugiai prijungiant arba atjungiant kabelius.

Pagrindinės savybės

• 32 nuotoliniu būdu valdomi MIDAS PRO mikrofonų pradiniai stiprintuvai leidžia mikrofonų ir linijos lygio signalus prijungti tiesiogiai scenoje
• 16 balansuotų analoginių XLR išėjimų skirti monitorių, stiprintuvų ir kitos garso įrangos prijungimui
• Dvi AES50 SuperMAC jungtys perduoda iki 48 dvikrypčių garso kanalų per vieną ekranuotą CAT5e kabelį
• Iki 100 m siekiantis AES50 kabelio ilgis leidžia sceninį komutatorių įrengti toliau nuo FOH mikšerio
• Du DL32 įrenginiai gali būti nuosekliai sujungti MIDAS M32 sistemoje, suteikiant iki 64 mikrofono ir linijos įėjimų bei 32 balansuotų išėjimų
• ULTRANET išėjimas perduoda 16 skaitmeninio garso kanalų į suderinamas asmeninio monitoringo sistemas ir Turbosound iQ kolonėles
• Dvi optinės ADAT išvestys suteikia 16 papildomų skaitmeninio garso išvesties kanalų
• Dvi AES/EBU išvestys leidžia prijungti išorinius įrenginius su AES3 skaitmeniniais įėjimais
• Kiekvienam mikrofono įėjimui atskirai įjungiamas 48 V fantominis maitinimas
• MUTE ALL funkcija nutildo visus įėjimus ir padeda išvengti nepageidaujamų garsų keičiant jungtis
• AES50 SYNC indikatorius parodo skaitmeninio ryšio ir sinchronizavimo būseną
• MIDI įėjimas ir išėjimas skirti MIDI ryšiui su MIDAS M32 serijos mikšeriais
• USB B tipo jungtis leidžia atnaujinti įrenginio programinę-aparatinę įrangą naudojant kompiuterį

Techniniai duomenys

• Produkto tipas: skaitmeninis sceninis komutatorius
• Analoginiai įėjimai: 32 programuojami MIDAS mikrofonų pradiniai stiprintuvai, balansuotos XLR jungtys
• Analoginiai išėjimai: 16 balansuotų XLR linijos išėjimų
• AES/EBU išvestys: 2 × AES3 XLR
• AES50 jungtys: 2 × „Neutrik etherCON“, SuperMAC tinklas
• ULTRANET išėjimas: 1 × RJ45, be maitinimo
• MIDI jungtys: 1 įėjimas ir 1 išėjimas
• ADAT išvestys: 2 × „Toslink“
• USB jungtis: 1 × USB B tipo jungtis sistemos atnaujinimams
• A/D ir D/A keitikliai: „Cirrus Logic“ A/D CS5368 ir D/A CS4398
• A/D ir D/A konvertavimas: 24 bitų, 44,1 arba 48 kHz
• A/D ir D/A keitiklių dinaminis diapazonas: 114 dB, A svertinis
• Tinklo įėjimo ir išėjimo delsa: 1,1 ms nuo sceninio komutatoriaus įėjimo per mikšerio apdorojimą iki sceninio komutatoriaus išėjimo
• Mikrofono įėjimo varža: 10 kΩ
• Maksimalus įėjimo lygis be perkrovos: +23,5 dBu
• Bendrasis harmoninis iškraipymas ir triukšmas esant vienetiniam stiprinimui: mažiau nei 0,01 %, 0 dBu išėjimas, nesvertinis
• Bendrasis harmoninis iškraipymas ir triukšmas esant +45 dB stiprinimui: mažiau nei 0,03 %, 0 dBu išėjimas, nesvertinis
• Fantominis maitinimas: 48 V, atskirai įjungiamas kiekvienam įėjimui
• Ekvivalentinis įėjimo triukšmas: mažiau nei -126 dBu, esant +45 dB stiprinimui ir 150 Ω šaltiniui, 22 Hz–22 kHz, nesvertinis
• Sin fazės signalo slopinimo koeficientas esant vienetiniam stiprinimui: daugiau nei 70 dB, 1 kHz, tipinė reikšmė
• Sin fazės signalo slopinimo koeficientas esant +45 dB stiprinimui: daugiau nei 90 dB, 1 kHz, tipinė reikšmė
• Dažnių diapazonas: 20 Hz–20 kHz, nuo 0 iki -1 dB, esant 48 kHz diskretizacijos dažniui
• Analoginio mikrofono įėjimo–analoginio išėjimo dinaminis diapazonas: 107 dB, 22 Hz–22 kHz, nesvertinis
• A/D dinaminis diapazonas: 109 dB, 22 Hz–22 kHz, nesvertinis
• D/A dinaminis diapazonas: 110 dB, 22 Hz–22 kHz, nesvertinis
• Gretimų kanalų tarpusavio slopinimas: 100 dB, esant 1 kHz
• Išėjimo varža: 50 Ω
• Maksimalus XLR išėjimo lygis: +21 dBu
• Liekamojo triukšmo lygis esant vienetiniam stiprinimui: mažiau nei -86 dBu, 22 Hz–22 kHz, nesvertinis
• Liekamojo triukšmo lygis nutildžius išėjimą: mažiau nei -100 dBu, 22 Hz–22 kHz, nesvertinis
• AES50 formatas: 2 × 48 dvikrypčiai kanalai, 24 bitų PCM, 44,1 arba 48 kHz
• Maksimalus AES50 kabelio ilgis: 100 m, naudojant ekranuotą CAT5e kabelį
• ULTRANET formatas: 1 × 16 vienkrypčių kanalų, 22 bitų PCM, 44,1 arba 48 kHz
• Maksimalus ULTRANET kabelio ilgis: 75 m, naudojant ekranuotą CAT5 kabelį
• ADAT formatas: 2 × 8 vienkrypčiai kanalai, 24 bitų PCM, 44,1 arba 48 kHz
• Tipinis ADAT kabelio ilgis: 5 m
• AES/EBU formatas: 2 × 2 vienkrypčiai kanalai, 24 bitų PCM, 44,1 arba 48 kHz
• AES/EBU jungčių varža: 110 Ω
• Tipinis AES/EBU kabelio ilgis: 5 m
• Maitinimas: 100–240 V, 50/60 Hz, automatiškai prisitaikantis impulsinis maitinimo šaltinis
• Galios sąnaudos: 55 W
• Darbinė temperatūra: nuo 5 iki 45 °C
• Matmenys: 483 × 242 × 138 mm
• Svoris: 5,7 kg

Komplektacija

• MIDAS DL32 skaitmeninis sceninis komutatorius

Kam skirta

MIDAS DL32 skirtas koncertų salėms, mobilioms įgarsinimo sistemoms, muzikos grupių turams, renginių techninio aptarnavimo įmonėms ir daugiakanalio garso įrašymo sistemoms, kurioms reikia daug mikrofono įėjimų bei analoginių išėjimų scenoje. Jis gali būti naudojamas su MIDAS M32 serijos mikšeriais ir kitais skaitmeniniais mikšeriais arba garso sistemomis, palaikančiomis AES50 ryšį.
