Klark Teknik DN200 V2 dviejų kanalų aktyvus DI modulis

Klark Teknik DN200 V2 dviejų kanalų aktyvus DI modulis

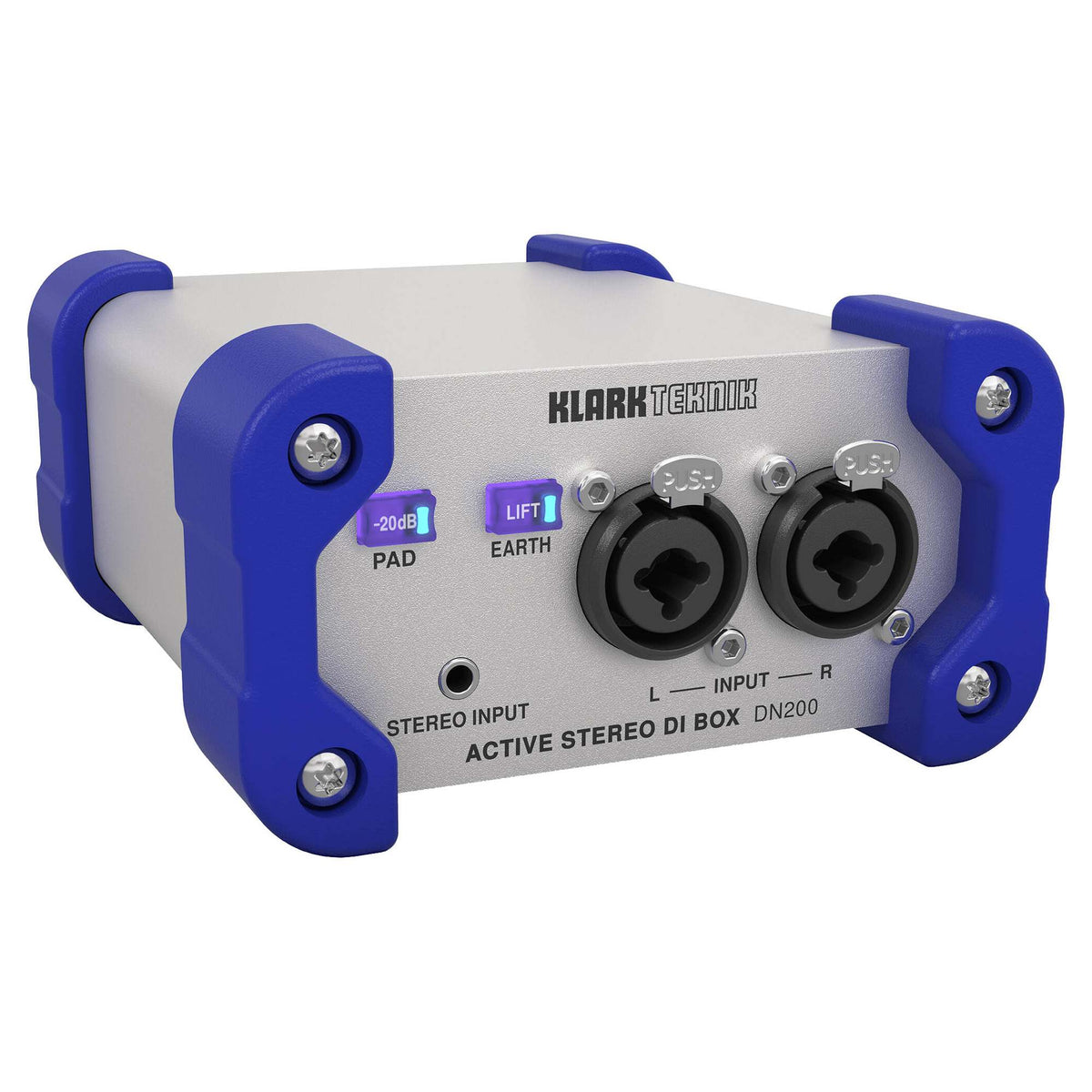

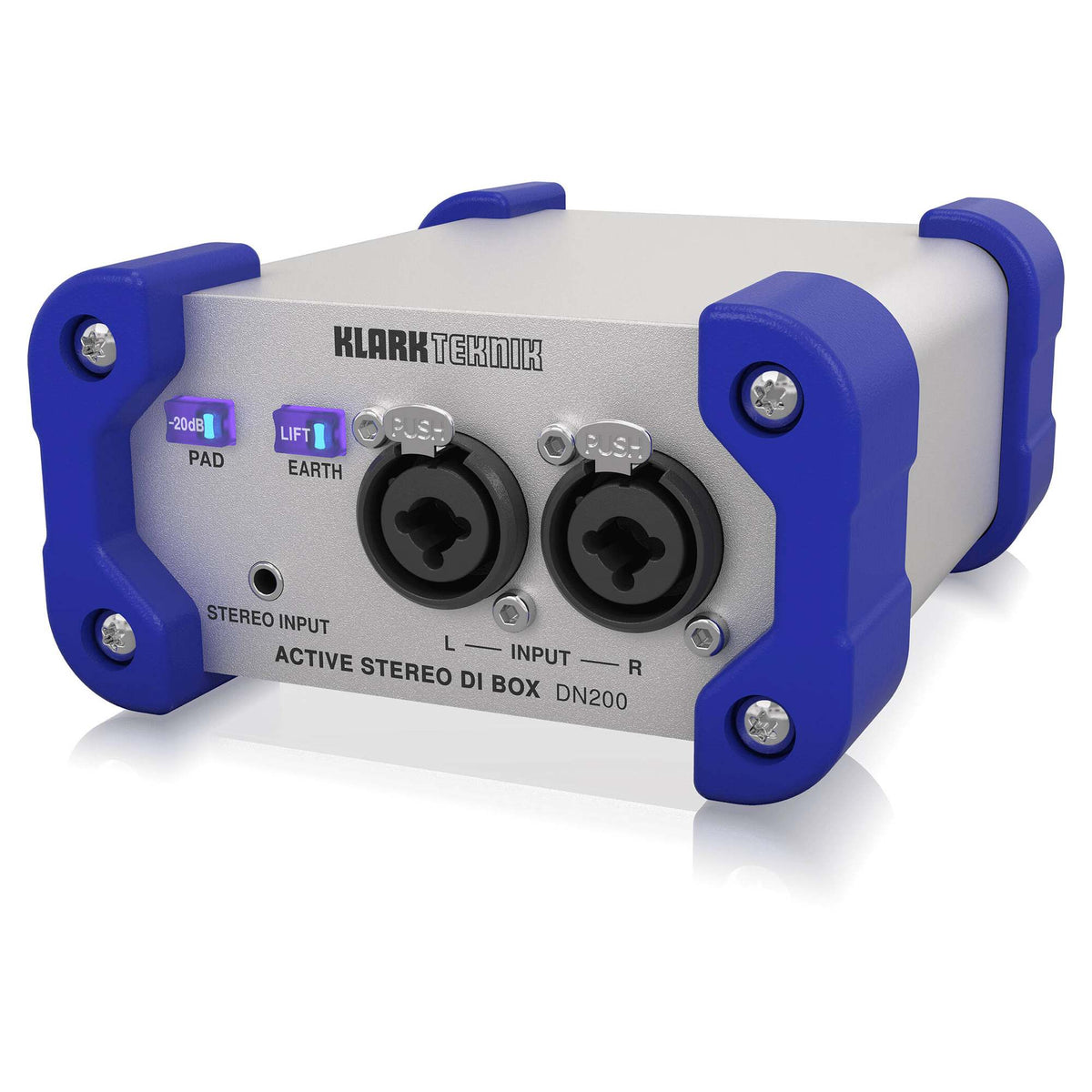

Klark Teknik DN200 V2 yra dviejų kanalų aktyvus DI modulis su SUM ir SPLIT signalų maršruto parinktimis.

Jis priima instrumentų, linijinio lygio ir stereo vartotojiškos garso įrangos signalus bei perduoda juos į garso pultą per du subalansuotus XLR išėjimus. Modulis maitinamas +48 V fantominiu maitinimu, o kiekvienam kanalui jis įjungiamas atskirai.

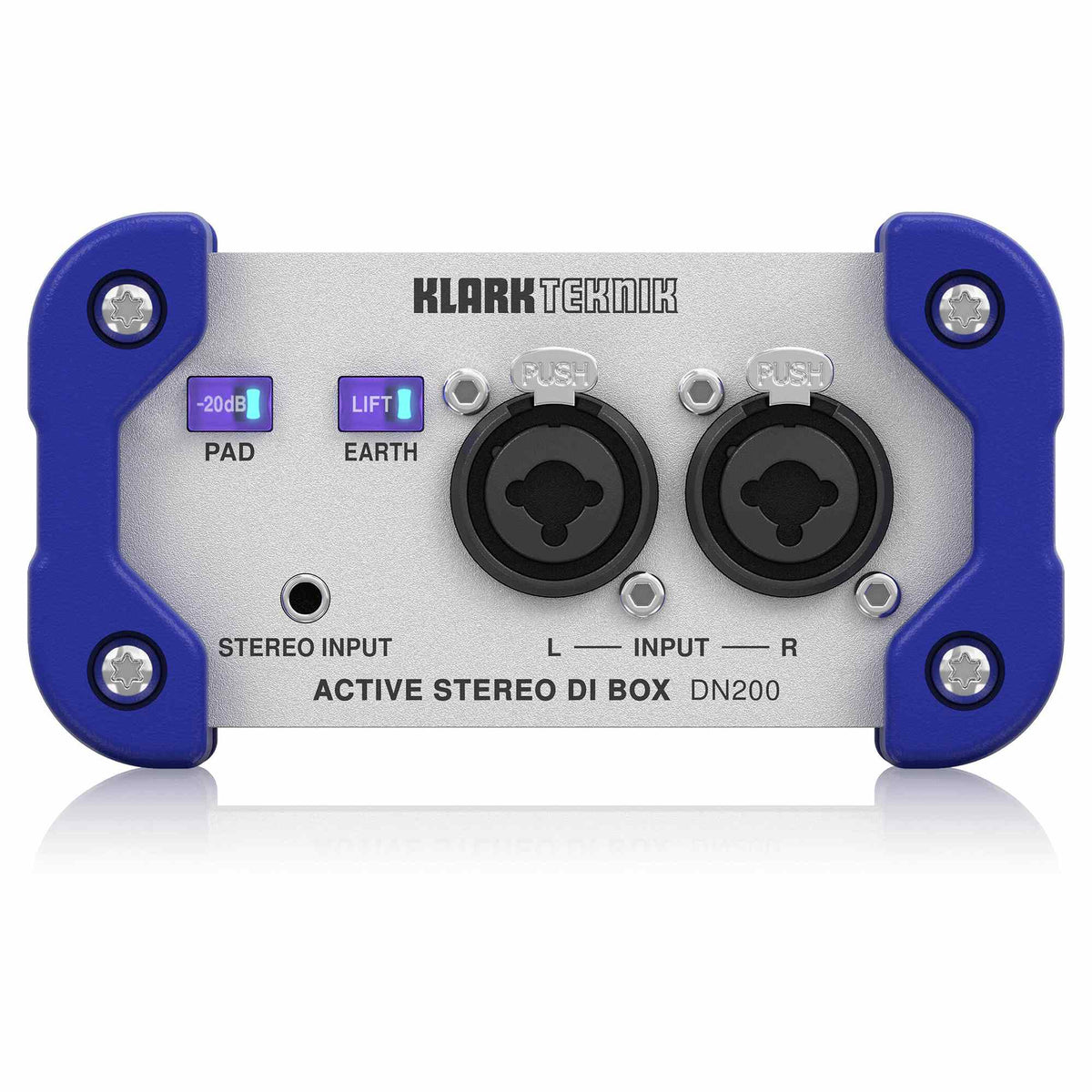

Du „Combo XLR/TRS“ įėjimai ir du 6,3 mm TRS signalo perdavimo lizdai tinka instrumentams ir linijinio lygio šaltiniams. 3,5 mm stereo TRS įėjimas leidžia prijungti nešiojamąjį grotuvą, kompiuterį ar kitą stereo šaltinį. SUM jungiklis nukreipia abiejų įėjimų signalus į abu išėjimus, o SPLIT jungiklis nukreipia kairiojo kanalo signalą į abu išėjimus.

20 dB slopintuvas padeda prijungti didesnio lygio signalus. Įžeminimo atjungimo jungiklis padeda mažinti įžeminimo kilpų keliamą triukšmą, o transformatorinė izoliacija elektriškai atskiria prijungtą scenos įrangą nuo garso sistemos. Aliuminio korpusą saugo guminiai kampai.

Pagrindinės savybės

• Du aktyvūs DI kanalai leidžia prijungti stereo šaltinį arba du nepriklausomus mono signalus.

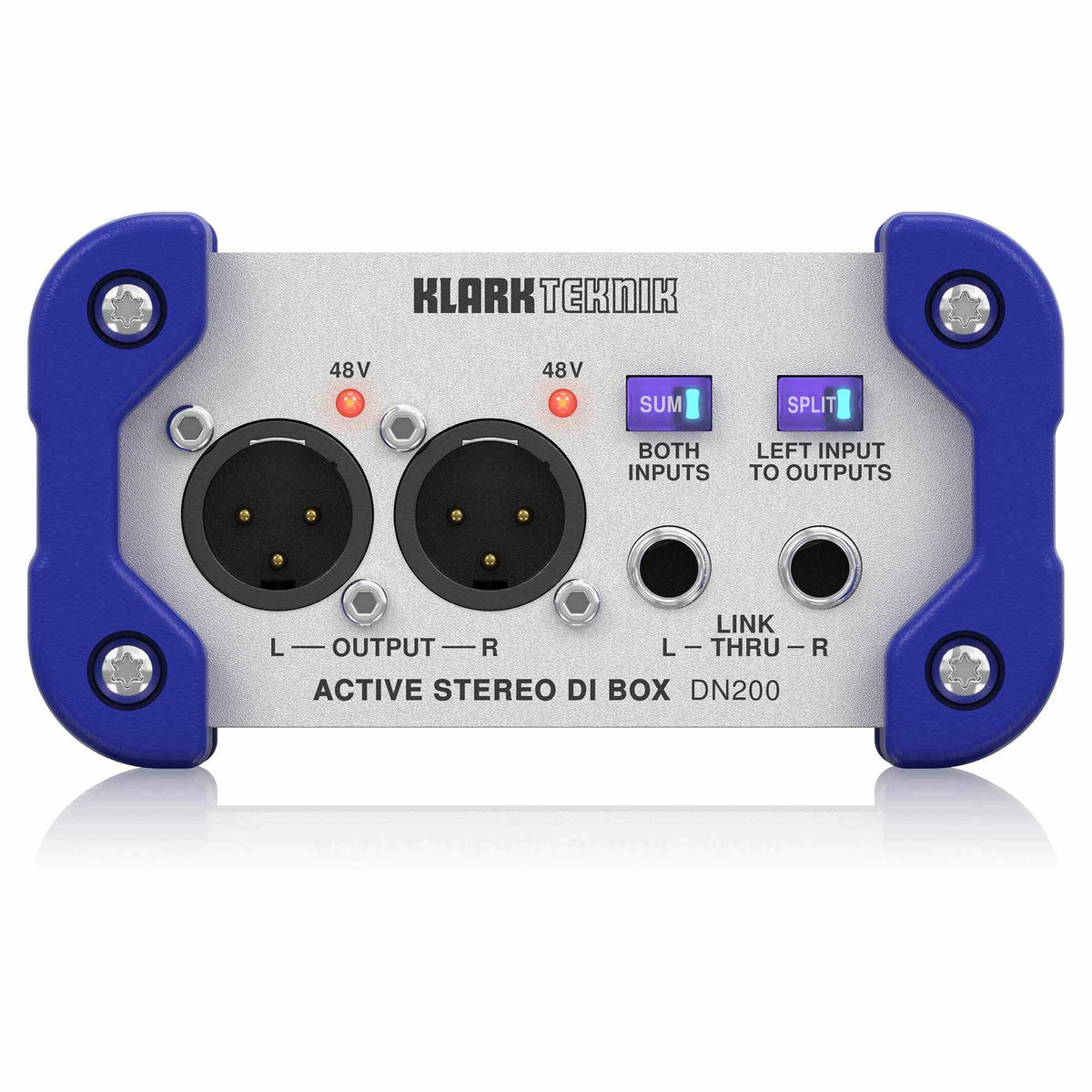

• SUM ir SPLIT jungikliai leidžia pritaikyti signalų maršrutą skirtingoms sistemoms.
• Du „Combo XLR/TRS“ įėjimai priima subalansuotus ir nesubalansuotus instrumentų bei linijinio lygio signalus.
• 3,5 mm stereo TRS įėjimas tinka nešiojamiesiems grotuvams, kompiuteriams ir kitiems stereo šaltiniams.
• Du 6,3 mm TRS signalo perdavimo lizdai leidžia signalą nukreipti į kitą įrenginį.
• Transformatorinė izoliacija elektriškai atskiria scenos įrangą nuo garso sistemos.
• 20 dB įėjimo slopintuvas padeda prijungti didesnio lygio šaltinius.
• Įžeminimo atjungimo jungiklis padeda mažinti įžeminimo kilpų sukeliamą triukšmą.
• +48 V fantominis maitinimas kiekvienam kanalui įjungiamas atskirai.
• Aliuminio korpusas su guminiais kampais skirtas transportuoti ir naudoti renginiuose.

Techninės specifikacijos

• Tipas: dviejų kanalų aktyvus DI modulis
• Įėjimai: 2 x „Combo XLR/TRS“, 2 x 6,3 mm TRS signalo perdavimo lizdas, 1 x 3,5 mm stereo TRS
• Įėjimo varža: 1 MΩ per „Combo“ ir TRS signalo perdavimo lizdus, 20 kΩ naudojant tik „Combo XLR“, 500 kΩ per 3,5 mm stereo TRS įėjimą
• Maksimalus įėjimo lygis: +28 dBu per „Combo XLR“ ir 6,3 mm TRS lizdus, +21 dBu per 3,5 mm TRS įėjimą, įjungus slopintuvą
• Įėjimo slopintuvas: 20 dB
• Išėjimai: 2 x 3 kontaktų XLR
• Išėjimo varža: 50 Ω
• Maksimalus išėjimo lygis: +13 dBu, esant 10 kΩ apkrovai; +10 dBu, esant 600 Ω apkrovai
• Minimali apkrova: 600 Ω
• Dažninė charakteristika: 20–20 000 Hz, ±1 dB, esant 10 kΩ apkrovai
• THD+N: įprastai < 0,005 %, 1 kHz, +10 dBu
• Triukšmas: -103 dBu, 22–22 000 Hz, nesvertinis, įėjimą užbaigus 10 kΩ rezistoriumi
• Kanalo prasiskverbimas: < -100 dB, 1 kHz, kai įėjimai užbaigti
• Maitinimas: +48 V fantominis maitinimas
• Srovės sąnaudos: < 10 mA vienam kanalui
• Matmenys: 118 x 63 x 142 mm
• Svoris: 0,65 kg

Komplektacija

• 1 x Klark Teknik DN200 V2 dviejų kanalų aktyvus DI modulis

Kam skirta

Tinka stereo klavišiniams instrumentams, grotuvams, kompiuteriams, dviem instrumentams ar kitiems linijinio lygio šaltiniams prijungti prie garso pulto. Galima naudoti koncertuose, repeticijose, konferencijose, transliacijose ir įrašų studijose, kai pultas tiekia +48 V fantominį maitinimą.
