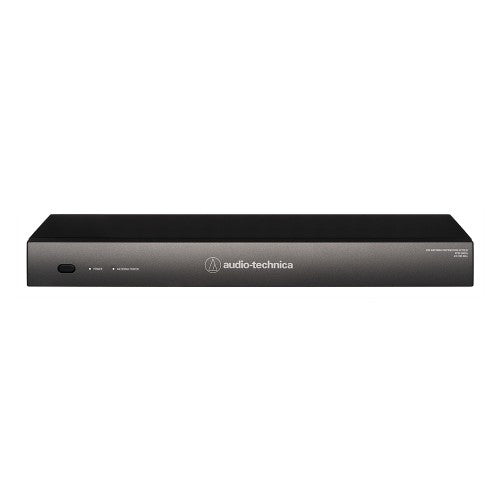

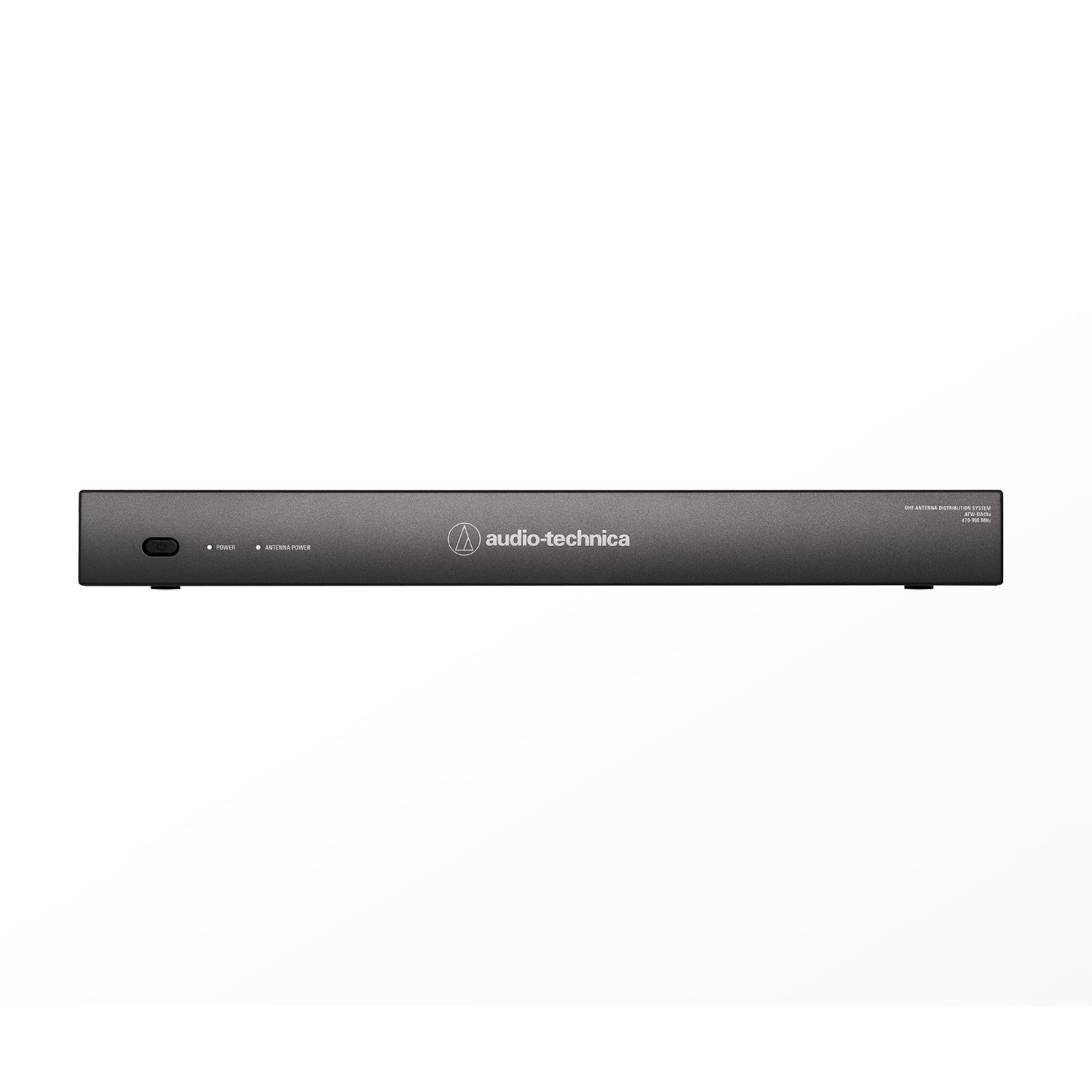

Audio-Technica ATW-DA49a UHF Antenų Skirstytuvas

Audio-Technica ATW-DA49a – tai aktyvi antenų paskirstymo sistema su vienetiniu stiprinimu („Unity-gain“), veikianti itin plačiame 470–990 MHz dažnių ruože. Tai reiškia, kad ji suderinama su beveik visomis UHF belaidėmis sistemomis. Įrenginys sukurtas taip, kad kompensuotų signalo praradimą dalinimo metu, todėl į imtuvus patenka tokio paties stiprumo signalas, koks buvo priimtas antenose.

Vienas svarbiausių šio modelio privalumų – aukštas OIP3 (+32 dBm) rodiklis. Tai užtikrina ypatingą atsparumą intermoduliaciniams iškraipymams (trikdžiams), kurie dažnai kyla naudojant daug belaidžių mikrofonų vienu metu. Sistema taip pat turi +12V DC maitinimą antenų įvestyse (aktyvioms antenoms ar stiprintuvams) bei specialias „Cascade“ išvestis, leidžiančias sujungti kelis skirstytuvus į grandinę (kad aptarnautų dar daugiau imtuvų nenaudojant papildomų antenų).

Pagrindinės savybės

• Plačiajuostis veikimas: 470–990 MHz diapazonas (tinka daugumai UHF sistemų).
• Aktyvus „Unity-gain“: Kompensuoja kabelių ir dalinimo nuostolius (0 dB praradimas).
• Aukštas OIP3: +32 dBm rodiklis maksimaliai apsaugai nuo signalų susimaišymo.
• Antenų maitinimas: +12V DC / 250 mA kiekvienoje įvestyje (aktyvioms antenoms).
• Kaskadinis jungimas: Papildomos išvestys kito skirstytuvo prijungimui.

Techniniai duomenys

• Gamintojas: Audio-Technica
• Modelis: ATW-DA49a
• Dažnių diapozonas: 470 MHz – 990 MHz
• Stiprinimas (Gain): 0 dB (±2 dB) (Unity-gain)

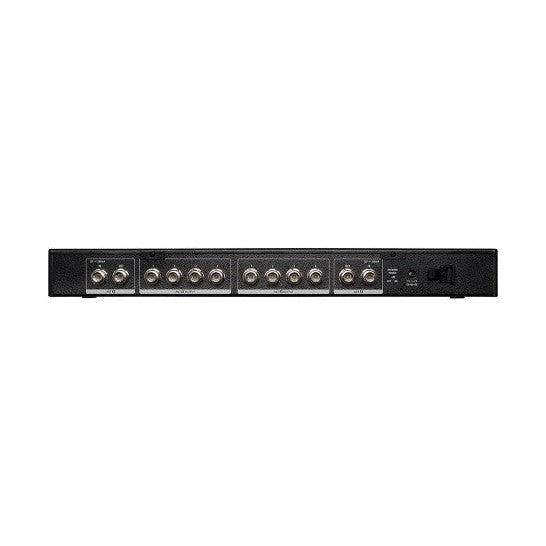

• Įvestys: 2 x BNC (mot.)
• Išvestys:
  • 4 x 2 (paskirstymo išvestys imtuvams)
  • 1 x 2 (kaskadinės išvestys kitam skirstytuvui)
• Impedansas: 50 ohm
• Maitinimas antenoms: +12V DC
• Matmenys: 420 x 44 x 180 mm (1U dydis)
• Svoris: 1.5 kg

Kas dėžutėje?

• 1 x ATW-DA49a antenų skirstytuvas
• 10 x BNC kabelių (jungimui su imtuvais)
• 1 x Maitinimo adapteris
• 1 x „Rack“ montavimo rinkinys (auselės)
• 1 x IEC maitinimo laidas

Kam skirta?

• Didelėms belaidėms sistemoms (4+ mikrofonai), siekiant išvengti antenų gausos.
• Profesionaliems renginiams, kur kritiškai svarbus stabilus signalas be intermoduliacijos.
• Instaliacijoms, kur reikia maitinti nutolusias aktyvias antenas.
