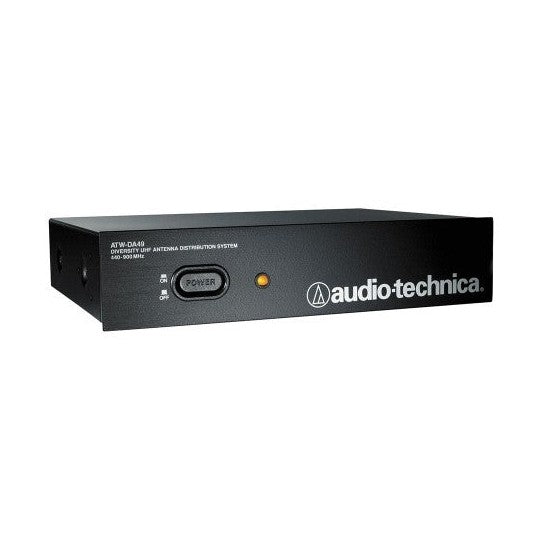

Audio-Technica ATW-DA49 UHF Antenų Skirstytuvas

Audio-Technica ATW-DA49 – tai plačiajuostė (440–900 MHz) aktyvi antenų paskirstymo sistema su vienetiniu stiprinimu („Unity-gain“). Ji sukurta naudoti su „Audio-Technica“ 2000 ir 3000 serijos belaidėmis sistemomis, tačiau puikiai tinka ir kitoms UHF sistemoms, veikiančioms nurodytame dažnių diapazone. Įrenginys leidžia prijungti vieną porą antenų ir paskirstyti jų signalą į keturis skirtingus belaidžius imtuvus (viso 2 įėjimai x 4 išėjimai).

Sistema yra „aktyvi“, tai reiškia, kad ji kompensuoja signalo praradimą, kuris natūraliai atsiranda dalinant signalą keliems imtuvams. Be to, įrenginys gali tiekti +12V DC maitinimą per antenos kabelį, todėl galima naudoti aktyvias antenas ar signalo stiprintuvus. Tvirtas metalinis korpusas užtikrina ilgaamžiškumą ir apsaugą nuo radijo dažnių trikdžių, o komplekte esantys priedai leidžia iš karto sumontuoti įrenginį į standartinę 19 colių spintą („Rack“).

Pagrindinės savybės

• Plačiajuostis veikimas: Apima platų 440–900 MHz diapazoną, tinkantį daugumai UHF sistemų.
• Vienetinis stiprinimas (Unity-gain): Nėra signalo praradimo tarp antenos įvesties ir imtuvo išvesties.
• Antenų maitinimas: Perjungiamas +12V DC maitinimas aktyvioms antenoms (centrinėje gysloje).
• Talpa: Aptarnauja iki 4 „Diversity“ imtuvų (4 kanalus).
• Konstrukcija: Pilnai metalinis korpusas, montuojamas į „Rack“ spintą (1U).

Techniniai duomenys

• Gamintojas: Audio-Technica
• Modelis: ATW-DA49
• Dažnių diapozonas: 440 MHz – 900 MHz
• Konfigūracija: 2 įvestys į 4 išvestis (x2 kanalai)

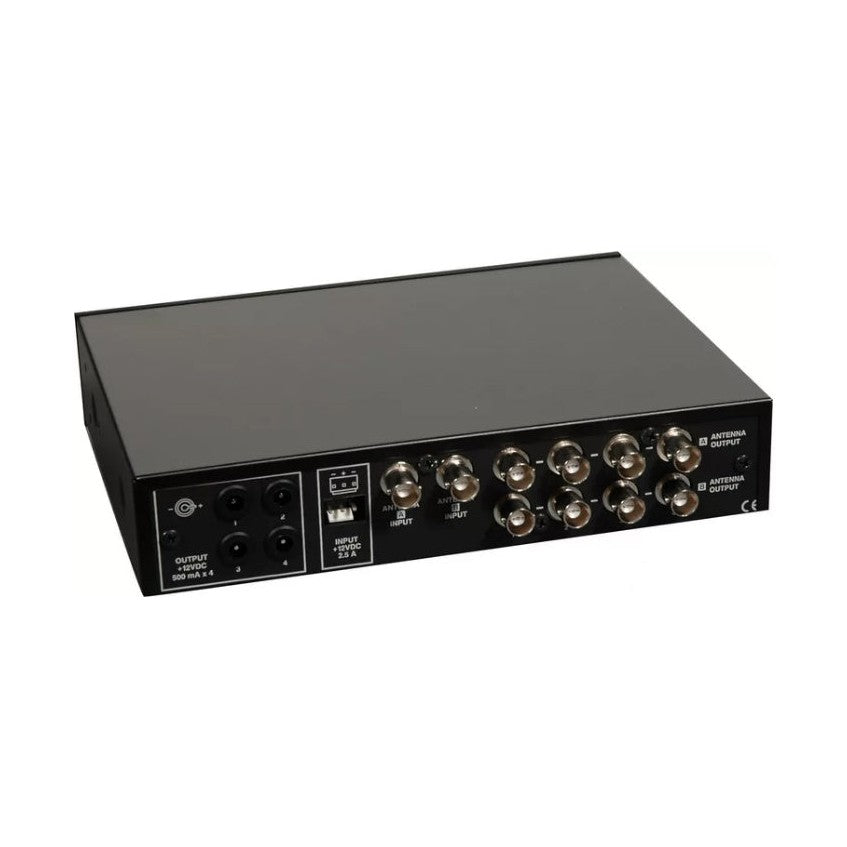

• Jungtys:
  • Įvestys: 2 x BNC (mot.)
  • Išvestys: 8 x BNC (mot.)
• Impedansas: 50 ohm
• Maitinimas antenoms: +12V DC (perjungiamas)
• Maitinimas įrenginiui: Išorinis maitinimo šaltinis (+12V DC) su atjungiamu IEC laidu

Kas dėžutėje?

• 1 x ATW-DA49 antenų skirstytuvas
• 10 x RF BNC kabeliai (jungimui su imtuvais)
• 1 x ATW-RM1 „Rack“ montavimo rinkinys (auselės)
• 1 x Jungčių perkėlimo į priekį rinkinys (Front-mount antenna cables and connectors)
• 4 x DC maitinimo kabeliai (imtuvų maitinimui, jei palaikoma)
• 1 x Maitinimo adapteris (+12V DC) su IEC laidu
• 1 x Vartotojo vadovas

Kam skirta?

• Renginių įgarsinimo kompanijoms, naudojančioms kelias belaides sistemas vienoje vietoje.
• Teatrams ir kultūros centrams, norintiems sumažinti antenų „mišką“ scenoje.
• Instaliacijoms, kur antenos turi būti nutolusios nuo imtuvų spintos.
