Allen & Heath SQ7+ skaitmeninis mikšerinis pultas

Allen & Heath SQ7+ skaitmeninis mikšerinis pultas

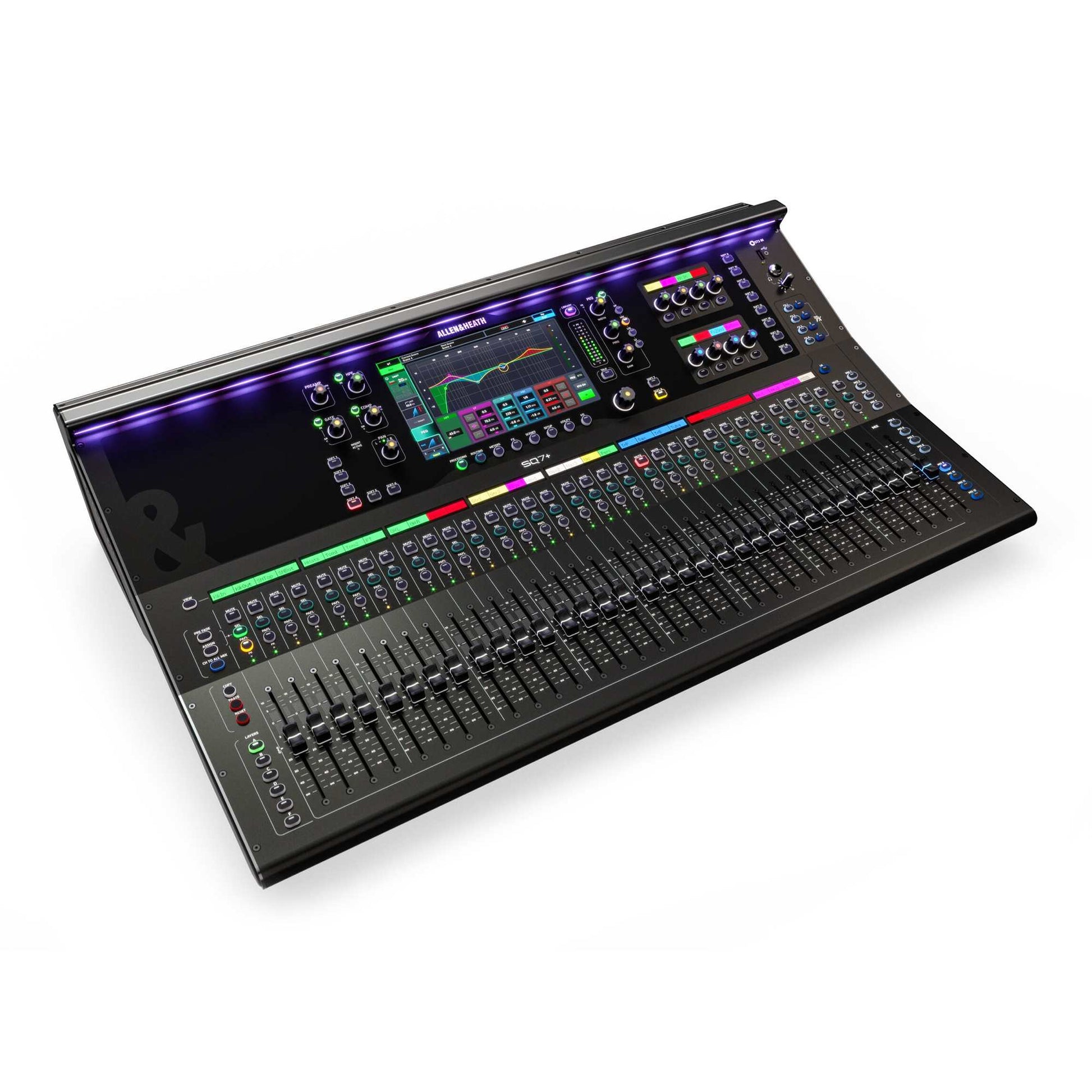

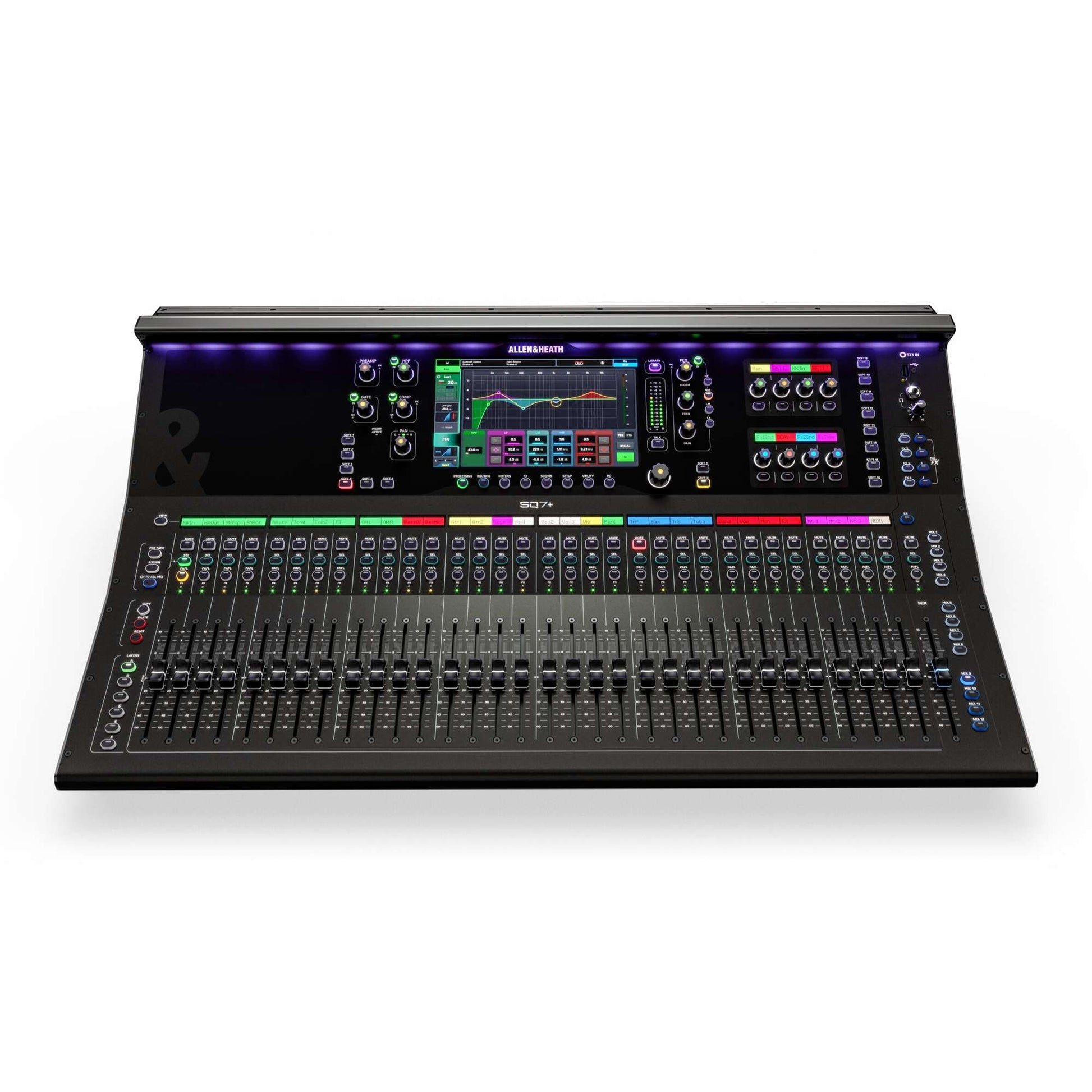

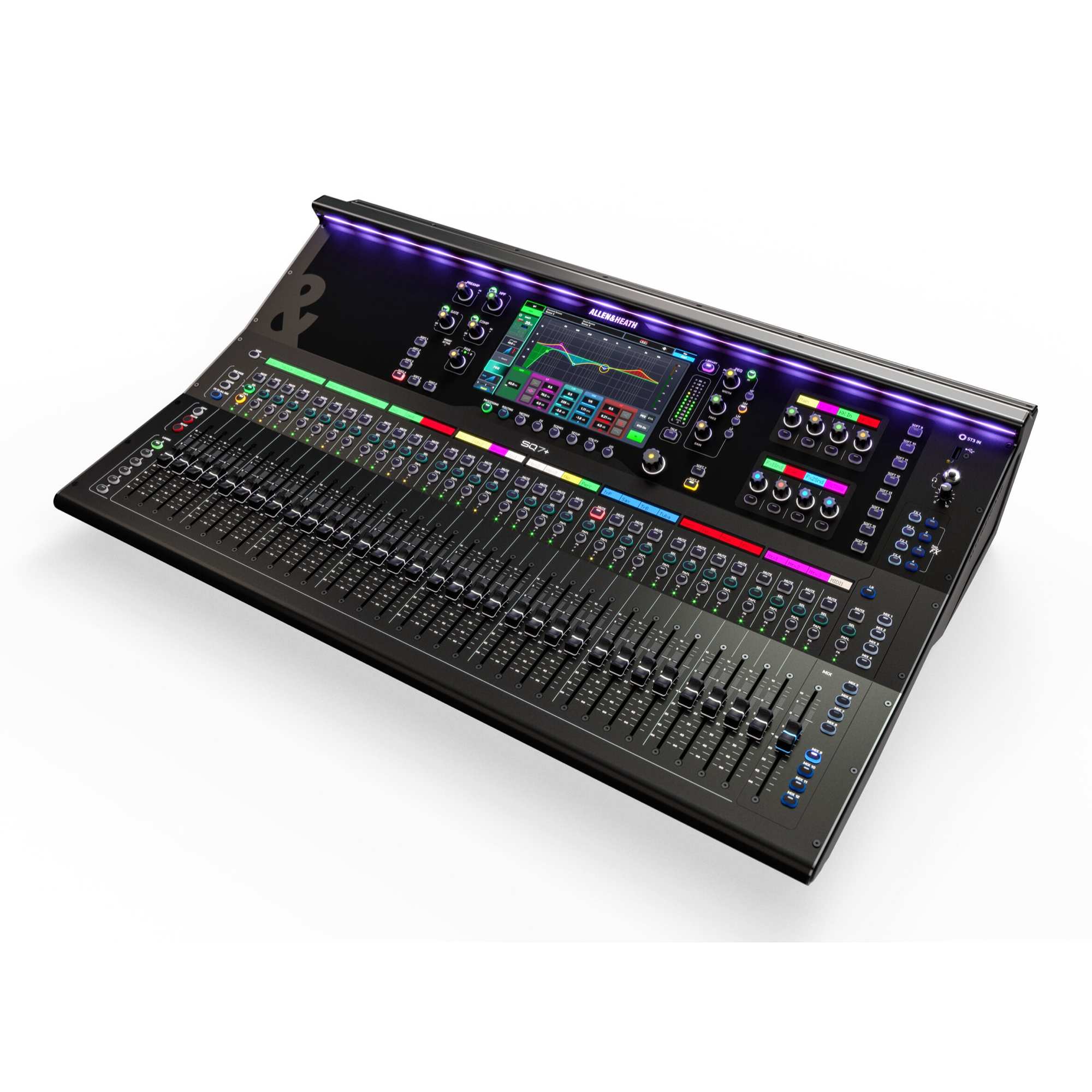

Allen & Heath SQ7+ – 48 kanalų ir 44 magistralių skaitmeninis mikšerinis pultas, skirtas gyvam garsui, garso įrašymui, transliacijoms, AV sistemoms ir stacionarioms instaliacijoms.

SQ7+ yra didžiausią fizinį valdymo paviršių turintis SQ+ serijos modelis. Pulte įrengti 33 motorizuoti 100 mm feideriai, 16 priskiriamų „SoftKey“ mygtukų, aštuoni priskiriami „SoftRotary“ reguliatoriai ir šeši konfigūruojami kanalų sluoksniai. Tokia valdymo sistema suteikia tiesioginę prieigą prie didelio skaičiaus kanalų, miksų, efektų ir DCA grupių.

96 kHz XCVI FPGA branduolys apdoroja 48 įėjimo kanalus ir užtikrina mažesnę nei 0,7 ms sistemos delsą, kai įjungtas visas signalų apdorojimas. Pultas turi 12 mono arba stereo Aux / grupių miksų, pagrindinę stereo L/R magistralę ir šešias monofonines arba poromis susiejamas matricas.

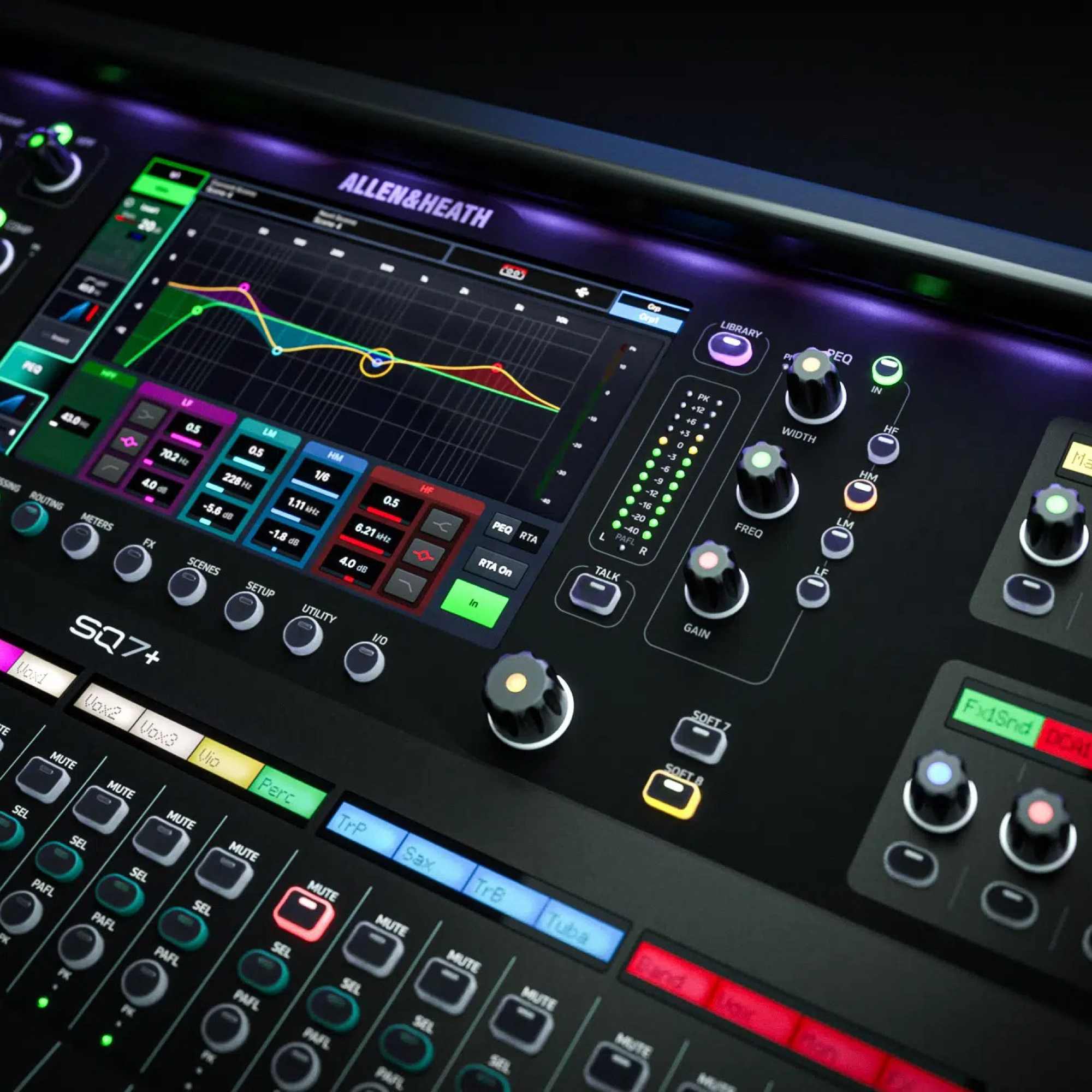

Valdymo centre įrengtas 9 colių talpinis jutiklinis ekranas su tamsia grafine sąsaja. Kanalus ir miksus galima vilkimo būdu priskirti bet kuriai kanalo juostai, o spalvoti LCD ekranai ir konfigūruojama „Chromatic Channel Metering“ indikacija padeda greitai atpažinti kanalus bei stebėti signalų lygius. Dažniausiai naudojamas funkcijas galima priskirti „SoftKey“ mygtukams ir „SoftRotary“ reguliatoriams.

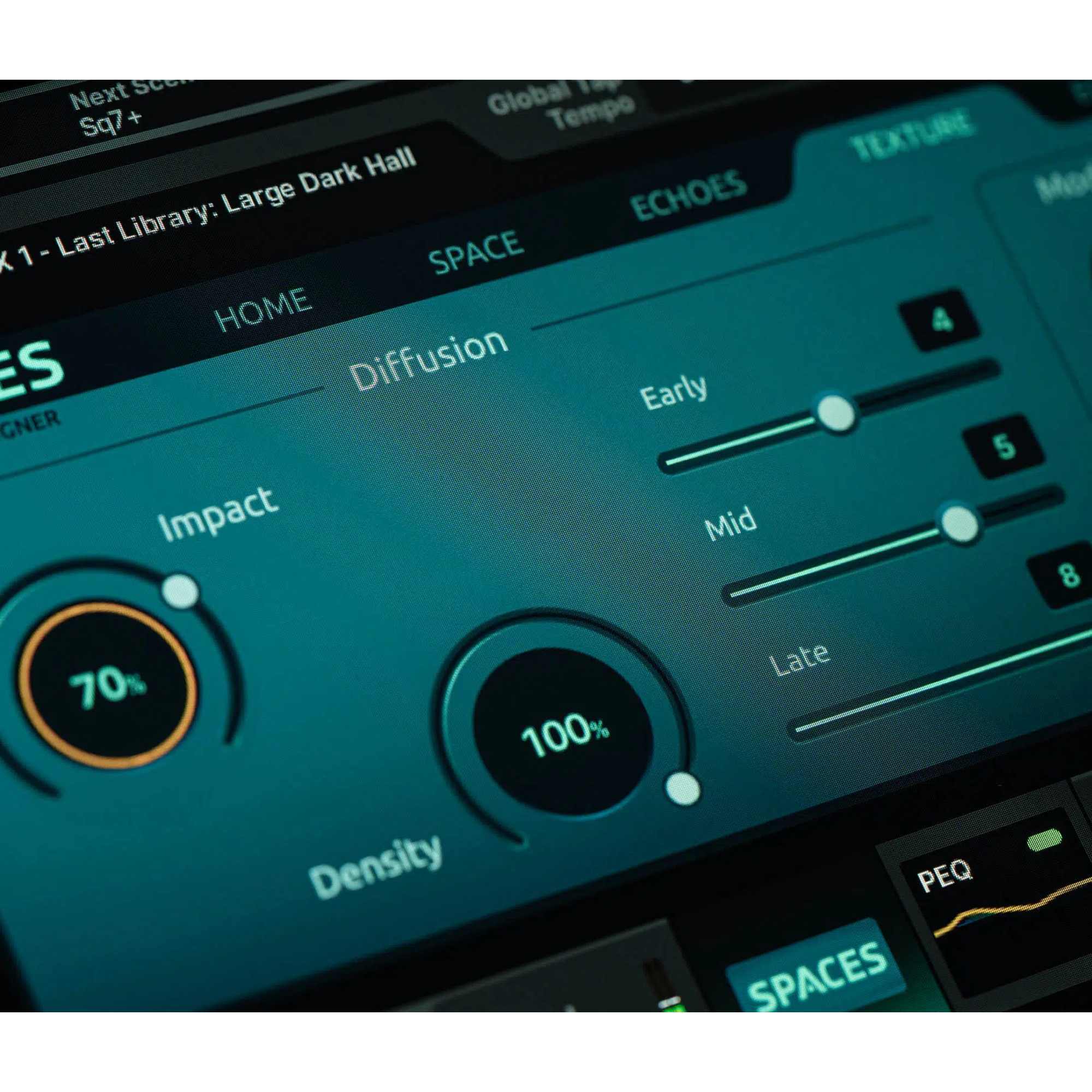

Kiekviename įėjimo kanale integruoti aukštųjų dažnių praleidimo filtras, „Gate“ arba ekspanderis, keturių juostų parametrinis ekvalaizeris, kompresorius, delsa ir laisvai priskiriamas įterpimo taškas. Pulte veikia aštuoni „RackExtra FX“ ir keturi „RackUltra FX“ procesoriai su atskirais stereo grįžtamaisiais kanalais. SQ7+ taip pat paruoštas pasirenkamiems DEEP, „RackExtra FX“ ir „RackUltra FX“ papildiniams.

Integruota 32 × 32 kanalų USB garso plokštė palaiko 48 ir 96 kHz diskretizacijos dažnius. „SQ-Drive“ leidžia tiesiogiai į USB laikmeną įrašyti arba iš jos atkurti iki 16 kanalų 96 kHz dažniu, iki 32 kanalų 48 kHz dažniu arba stereo garso failus. 128 × 128 kanalų „SLink“ jungtis skirta „Allen & Heath Everything I/O“ sceniniams komutatoriams, plėtikliams, ME asmeninio monitoringo sistemoms ir suderinamiems „Allen & Heath“ pultams prijungti.

Pagrindinės savybės

• 48 įėjimo apdorojimo kanalai ir 44 magistralės leidžia valdyti sudėtingas gyvo garso, monitoringo, įrašymo bei transliavimo sistemas
• 96 kHz XCVI FPGA branduolys užtikrina mažesnę nei 0,7 ms sistemos delsą, kai įjungtas visas signalų apdorojimas
• 33 motorizuoti 100 mm feideriai suteikia tiesioginę prieigą prie daugiau kanalų ir miksų viename valdymo sluoksnyje
• Šeši konfigūruojami kanalų sluoksniai leidžia individualiai išdėstyti įėjimus, miksus, efektų kanalus, DCA grupes ir MIDI valdiklius
• 9 colių talpinis jutiklinis ekranas su tamsia grafine sąsaja padeda aiškiai matyti parametrus skirtingomis apšvietimo sąlygomis
• 16 „SoftKey“ mygtukų ir aštuoni „SoftRotary“ reguliatoriai suteikia greitą prieigą prie dažniausiai naudojamų funkcijų bei parametrų
• Kanalų ir miksų išdėstymas vilkimo būdu leidžia pritaikyti valdymo paviršių konkrečiam renginiui ar darbo eigai
• Aštuoni „RackExtra FX“ ir keturi „RackUltra FX“ procesoriai suteikia plačias efektų siuntimo, grąžinimo ir įterpimo galimybes
• DEEP procesorių palaikymas leidžia pasirinktinai integruoti analoginės įrangos modelius tiesiai į kanalų bei miksų juostas nedidinant delsos
• Du nepriklausomi 24 kanalų automatiniai mikrofonų mikšeriai gali būti sujungti į vieną 48 kanalų sistemą konferencijoms ir transliacijoms
• 32 × 32 kanalų USB garso plokštė tinka daugiakanaliam įrašymui, atkūrimui, virtualiai garso patikrai ir tiesioginėms transliacijoms
• „SQ-Drive“ suteikia galimybę įrašyti ir atkurti daugiakanalį garsą tiesiogiai iš USB laikmenos, nenaudojant kompiuterio
• 128 × 128 kanalų „SLink“ jungtis leidžia plėsti vietinių įėjimų ir išėjimų sistemą bei sujungti suderinamą „Allen & Heath“ įrangą
• Pasirenkamų Dante, Waves, MADI ir papildomos „SLink“ jungties kortelių lizdas pritaiko pultą įvairioms skaitmeninio garso sistemoms
• Tvirtas metalinis korpusas pritaikytas koncertinėms kelionėms ir stacionarioms instaliacijoms

Techniniai duomenys

• Produkto tipas: skaitmeninis mikšerinis pultas
• Apdorojimo branduolys: 96 kHz XCVI FPGA
• DSP skaičiavimų tikslumas: kintamas, iki 96 bitų
• Įėjimo apdorojimo kanalai: 48
• Magistralių skaičius: 44
• Miksai: 12 mono arba stereo Aux / grupių miksų ir pagrindinė stereo L/R magistralė
• Matricos: 6 monofoninės arba poromis susiejamos
• FX siuntimai: 4 standartiniai ir 4 „RackUltra FX“
• DCA grupės: 8
• Nutildymo grupės: 8
• Automatinis mikrofonų valdymas: 2 × 24 kanalų arba 1 × 48 kanalų AMM
• Realaus laiko analizatoriai: 2

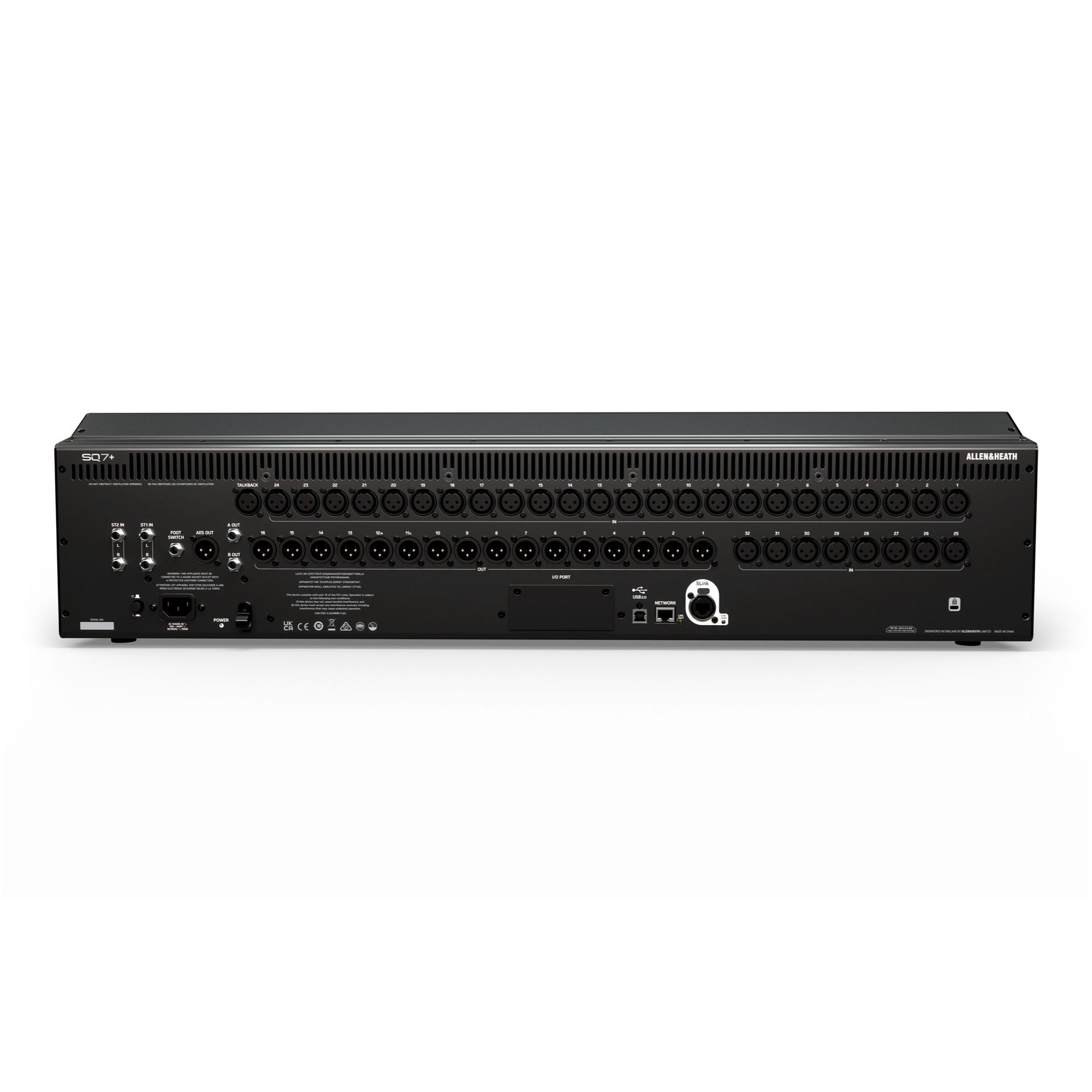

• Vietiniai mikrofono / linijiniai įėjimai: 32 × subalansuoti XLR
• Talkback įėjimas: 1 × XLR su pradiniu stiprintuvu
• Stereo linijiniai įėjimai: 2 × stereo poros per 4 subalansuotas 6,3 mm TRS jungtis ir 1 × nesubalansuota 3,5 mm TRS stereo jungtis
• Pradinio stiprintuvo analoginis stiprinimas: 0–60 dB, reguliuojamas 1 dB žingsniais
• Įėjimo jautrumas: nuo −60 iki 0 dBu
• Įėjimo slopinimas: −20 dB
• Fantominis maitinimas: +48 V, įjungiamas atskirai kiekvienai XLR jungčiai
• Maksimalus mikrofono / linijinio įėjimo lygis: +30 dBu, įjungus slopinimą
• Mikrofono / linijinio įėjimo varža: daugiau nei 4 kΩ
• Analoginiai išėjimai: 16 × subalansuoti XLR ir 2 × subalansuoti 6,3 mm TRS
• Nominalus analoginio išėjimo lygis: +4 dBu
• Maksimalus analoginio išėjimo lygis: +22 dBu
• Išėjimo varža: mažiau nei 75 Ω
• Ausinių išėjimas: stereo 6,3 mm TRS
• Skaitmeninis išėjimas: 2 kanalų AES3 per subalansuotą XLR jungtį
• AES3 diskretizacijos dažniai su SRC: 44,1 / 48 / 88,2 / 96 kHz
• SLink jungtis: 128 × 128 kanalų, „Neutrik EtherCON“
• SLink protokolai: dSnake, DX ir GigaACE / GX
• Plėtimo kortelės lizdas: 64 × 64 kanalų; iki 128 × 128 kanalų su „SLink“ kortele
• Palaikomos pasirenkamos kortelės: Dante, Waves, MADI ir SLink
• USB-B garso plokštė: 32 × 32 kanalų, 48 arba 96 kHz, 24 bitų
• „SQ-Drive“ daugiakanalis įrašymas ir atkūrimas: iki 16 kanalų 96 kHz dažniu arba iki 32 kanalų 48 kHz dažniu, 24 bitų WAV
• „SQ-Drive“ stereo įrašymas: 2 kanalų, 96 kHz, 24 bitų WAV
• Efektų procesoriai: 8 × „RackExtra FX“ ir 4 × „RackUltra FX“
• Įėjimo kanalų apdorojimas: poliškumas, Trim, HPF, „Gate“ / ekspanderis, įterpimo taškas, parametrinis ekvalaizeris, kompresorius, delsa ir panoramavimas / balansas
• Miksų apdorojimas: įterpimo taškas, 28 juostų grafinis ekvalaizeris, parametrinis ekvalaizeris, kompresorius, delsa ir balansas
• Įėjimo kanalo delsa: iki 341 ms
• Mikso kanalo delsa: iki 682 ms
• Feideriai: 33 × motorizuoti, 100 mm
• Kanalų sluoksniai: 6 konfigūruojami sluoksniai
• Jutiklinis ekranas: 9 colių talpinis, 1024 × 600 taškų, 24 bitų RGB
• Priskiriami mygtukai: 16 × „SoftKey“
• Priskiriami reguliatoriai: 8 × „SoftRotary“
• Scenų atmintis: 300 scenų viename „Show“ faile
• Konfigūruojami naudotojai: 10 su prieigos teisių nustatymais
• Sistemos dinaminis diapazonas: 112 dB
• Dažnių diapazonas: 20 Hz–20 kHz, +0 / −0,5 dB
• Bendrasis harmoninis iškraipymas ir triukšmas: 0,002 % / −93 dB, mikrofono arba linijinis įėjimas į pagrindinį L/R išėjimą
• Sistemos delsa: mažiau nei 0,7 ms, nuo vietinio mikrofono įėjimo iki vietinio pagrindinio L/R išėjimo, įjungus visą apdorojimą
• Tinklo jungtis: RJ45, TCP/IP valdymui ir MIDI
• MIDI: per TCP/IP ir USB-B
• Nuotolinis valdymas: Windows, macOS, iOS ir Android programėlėmis
• Vienu metu prijungiamos nuotolinio valdymo programėlės: iki 8, iš jų iki 3 „SQ+ MixPad“
• Pedalo jungtis: konfigūruojama viengubam arba dvigubam momentiniam ar fiksuojamam pedalui
• Maitinimas: 100–240 V AC, 50/60 Hz
• Maksimali vartojamoji galia: 135 W
• Darbinės temperatūros diapazonas: 0–40 °C
• Matmenys: 514,9 × 804 × 198,5 mm
• Svoris: 18,42 kg
• Pakuotės matmenys: 700 × 970 × 360 mm
• Svoris su pakuote: 23,69 kg

Komplektacija

• Allen & Heath SQ7+ skaitmeninis mikšerinis pultas
• QR kodo kortelė
• Saugos instrukcijų knygelė
• IEC maitinimo kabelis

Kam skirta

Allen & Heath SQ7+ skirtas gyvo garso inžinieriams, koncertų ir teatro techninėms komandoms, renginių organizatoriams, transliacijų bei įrašų specialistams ir AV sistemų integratoriams, kuriems reikia didelio fizinio valdymo paviršiaus. Pultas tinka koncertams, gastrolėms, teatrams, konferencijoms, diskusijoms, transliacijoms, studijoms ir stacionarioms garso sistemoms.
