ALLEN & HEATH DX168 skaitmeninis sceninis komutatorius

ALLEN & HEATH DX168 skaitmeninis sceninis komutatorius

ALLEN & HEATH DX168 yra nešiojamas 16 įėjimų ir 8 išėjimų 96 kHz skaitmeninis sceninis komutatorius, skirtas suderinamų dLive, Avantis, SQ, Qu ir AHM sistemų jungtims iškelti arčiau scenos.

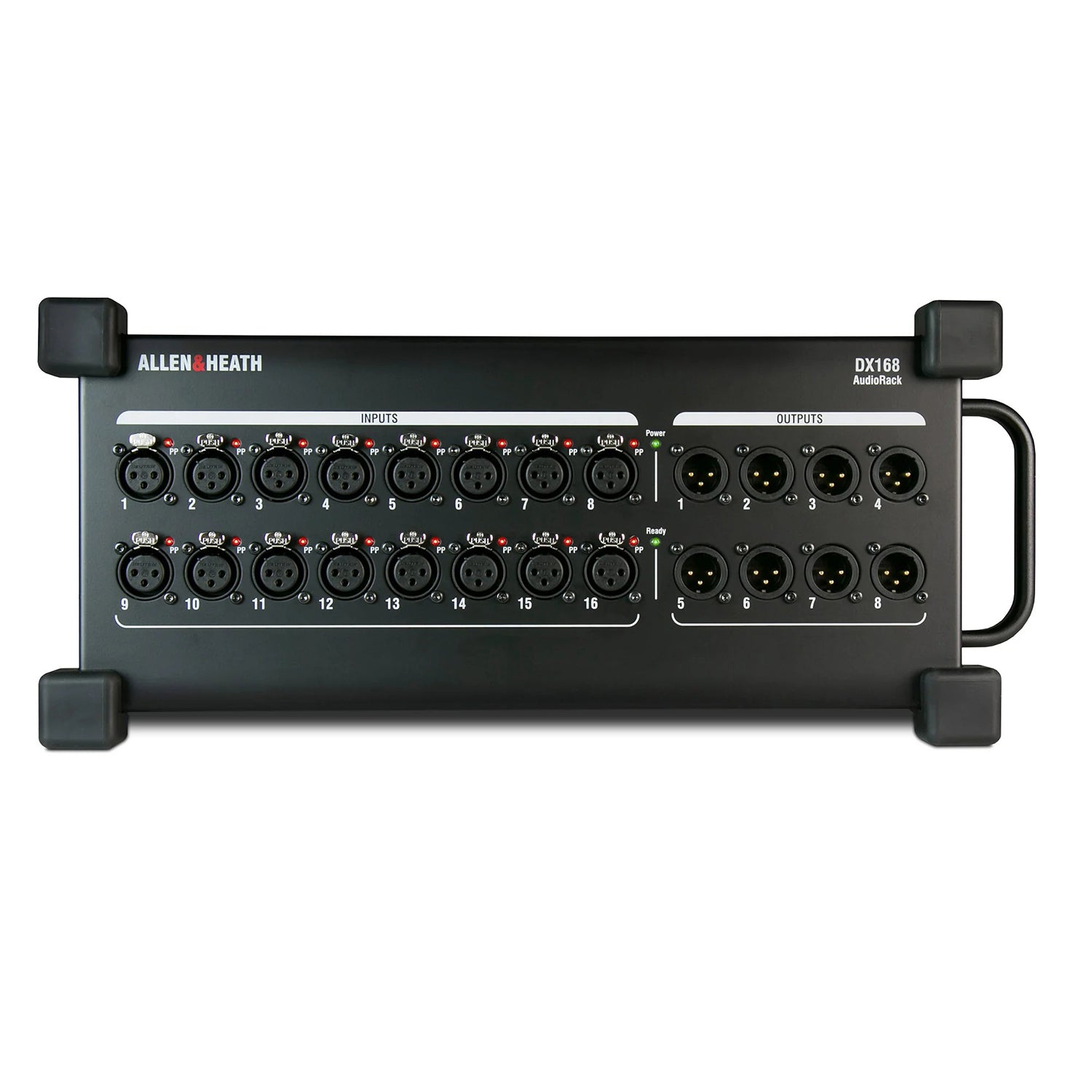

Šešiolika subalansuotų XLR mikrofoninių / linijinių įėjimų turi nuotoliniu būdu valdomus pradinius stiprintuvus, +48 V fantominio maitinimo indikatorius ir −20 dB aktyvų slopinimą. Aštuoni subalansuoti XLR linijiniai išėjimai yra apsaugoti relėmis.

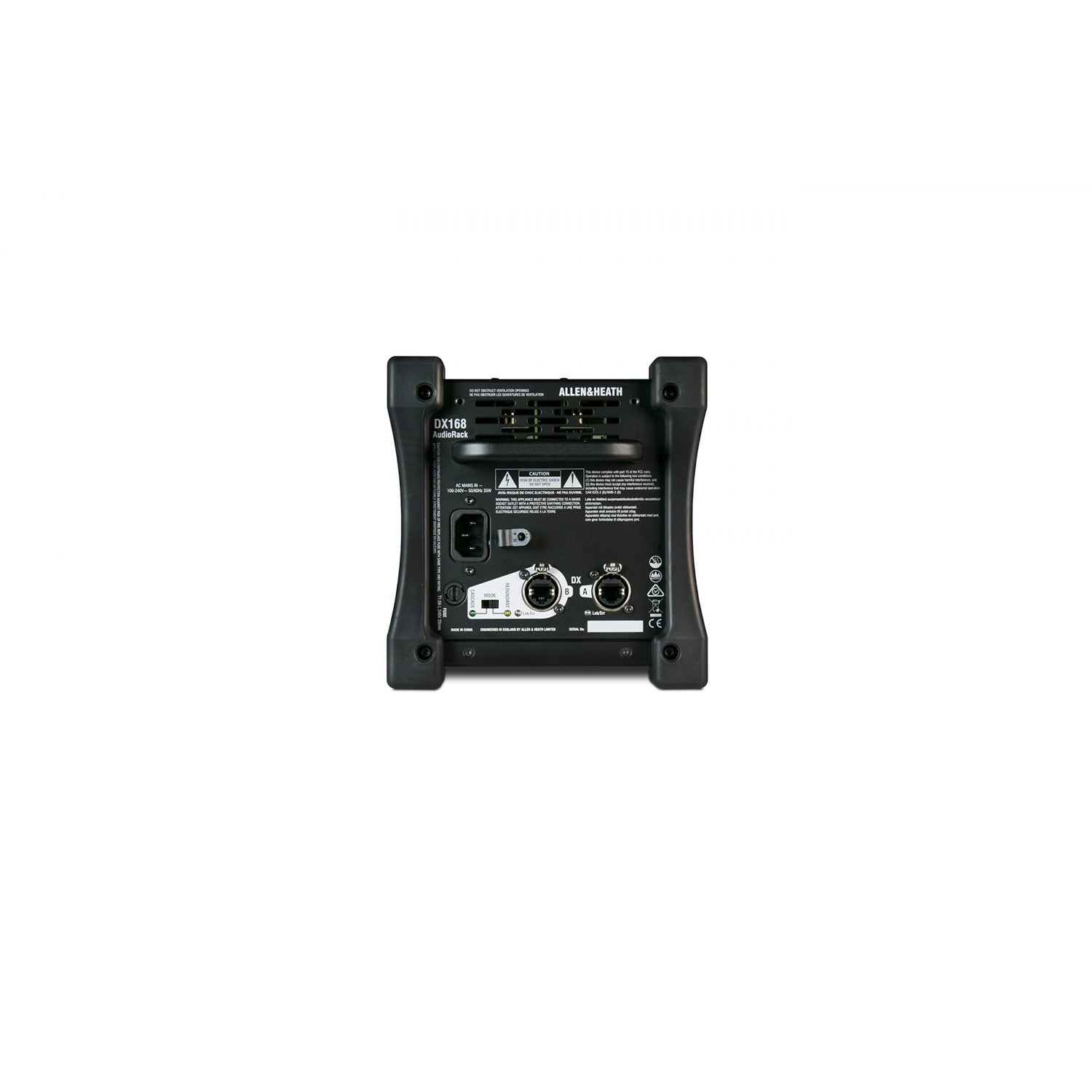

DX A ir DX B užrakinami EtherCon prievadai perduoda 96 kHz garsą, valdymą ir sistemos būsenos duomenis. DX B prievadą galima naudoti Cascade režimu antram suderinamam DX komutatoriui prijungti arba Redundant režimu rezerviniam ryšiui su suderinama įranga.

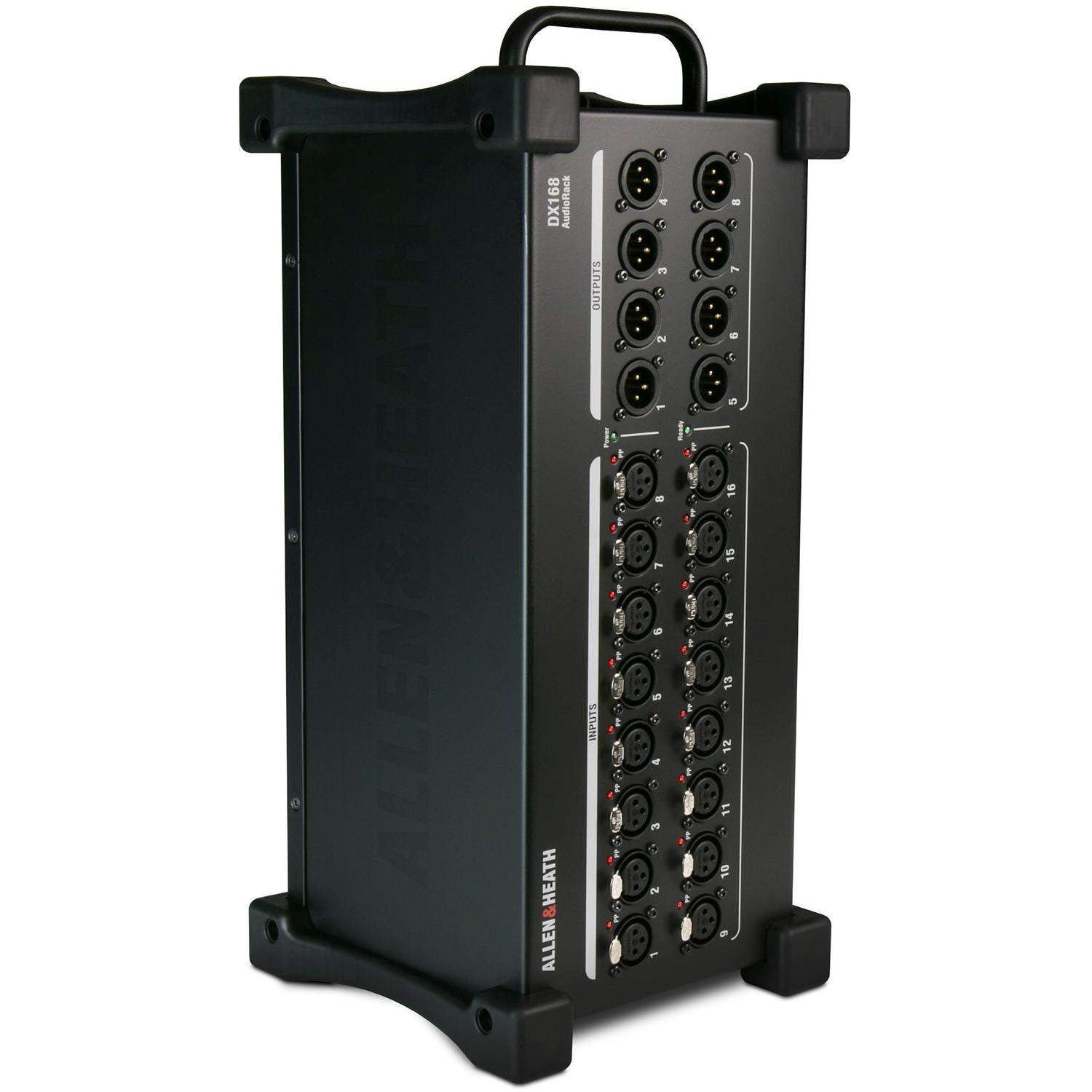

DX168 gali būti nutolęs iki 100 m nuo pulto ar aukščiau grandinėje esančio DX komutatoriaus, naudojant Cat5e arba aukštesnės kategorijos ekranuotą kabelį. Plieninis korpusas, guminės apsaugos ir rankena pritaikyti mobiliam naudojimui, o atskirai įsigyjamas rinkinys leidžia montuoti į 19 colių spintą.

Pagrindinės savybės

• 16 nuotoliniu būdu valdomų mikrofoninių / linijinių pradinių stiprintuvų leidžia prijungti scenos signalus prie 96 kHz sistemos.
• 8 subalansuoti, relėmis apsaugoti XLR linijiniai išėjimai skirti monitoriams ir kitai scenos įrangai.
• 96 kHz DX ryšys vienu tinklo kabeliu perduoda garsą, pradinių stiprintuvų valdymą ir būsenos duomenis.
• DX B prievadas palaiko Cascade režimą papildomam DX komutatoriui arba Redundant režimą rezerviniam sujungimui.
• Iki 100 m ryšio atstumas suteikia lankstumo išdėstant įrangą scenoje ir techninėse patalpose.
• +48 V indikatorius prie kiekvieno įėjimo leidžia patikrinti fantominio maitinimo būseną prie jungties.
• Prijungta sistema automatiškai suderina programinę aparatinę įrangą, todėl nereikia atskiros konfigūracijos.
• Guminės apsaugos, plieninis korpusas ir rankena pritaikyti horizontaliam, vertikaliam arba montuojamam naudojimui.

Techniniai duomenys

• Produkto tipas: skaitmeninis sceninis komutatorius
• Diskretizacijos dažnis: 96 kHz
• Įėjimai: 16 × subalansuotų XLR mikrofoninių / linijinių
• Išėjimai: 8 × subalansuotų, relėmis apsaugotų XLR linijinių
• Pradinio stiprintuvo stiprinimas: nuo +5 iki +60 dB, 1 dB žingsniais
• Slopinimas: −20 dB aktyvus
• Maksimalus įėjimo lygis: +30 dBu su įjungtu slopinimu
• Įėjimo varža: >4 kΩ be slopinimo, >10 kΩ su slopinimu
• Nominalus išėjimo lygis: +4 dBu
• Maksimalus išėjimo lygis: +22 dBu
• Išėjimo varža: <75 Ω
• Sistemos jungtys: DX A ir DX B, užrakinamos EtherCon
• Ryšio režimai: Cascade arba Redundant
• Maksimalus ryšio atstumas: 100 m Cat5e arba aukštesnės kategorijos ekranuotu kabeliu
• Maitinimas: 100–240 V AC, 50/60 Hz, maks. 35 W
• Darbinė temperatūra: 0–35 °C
• Matmenys: 410 × 190 × 185 mm
• Svoris: 4,6 kg
• Suderinamumas: dLive, Avantis, SQ, 96 kHz Qu modeliai ir AHM

Komplektacija

• ALLEN & HEATH DX168 skaitmeninis sceninis komutatorius

Kam skirta

DX168 skirtas koncertų, nuomos, mokymo, maldos namų ir stacionarioms garso sistemoms, kuriose naudojama suderinama 96 kHz ALLEN & HEATH platforma ir reikia patikimai išdėstyti įėjimus bei išėjimus arčiau scenos.
