ALLEN & HEATH AR2412 skaitmeninis sceninis komutatorius

ALLEN & HEATH AR2412 skaitmeninis sceninis komutatorius

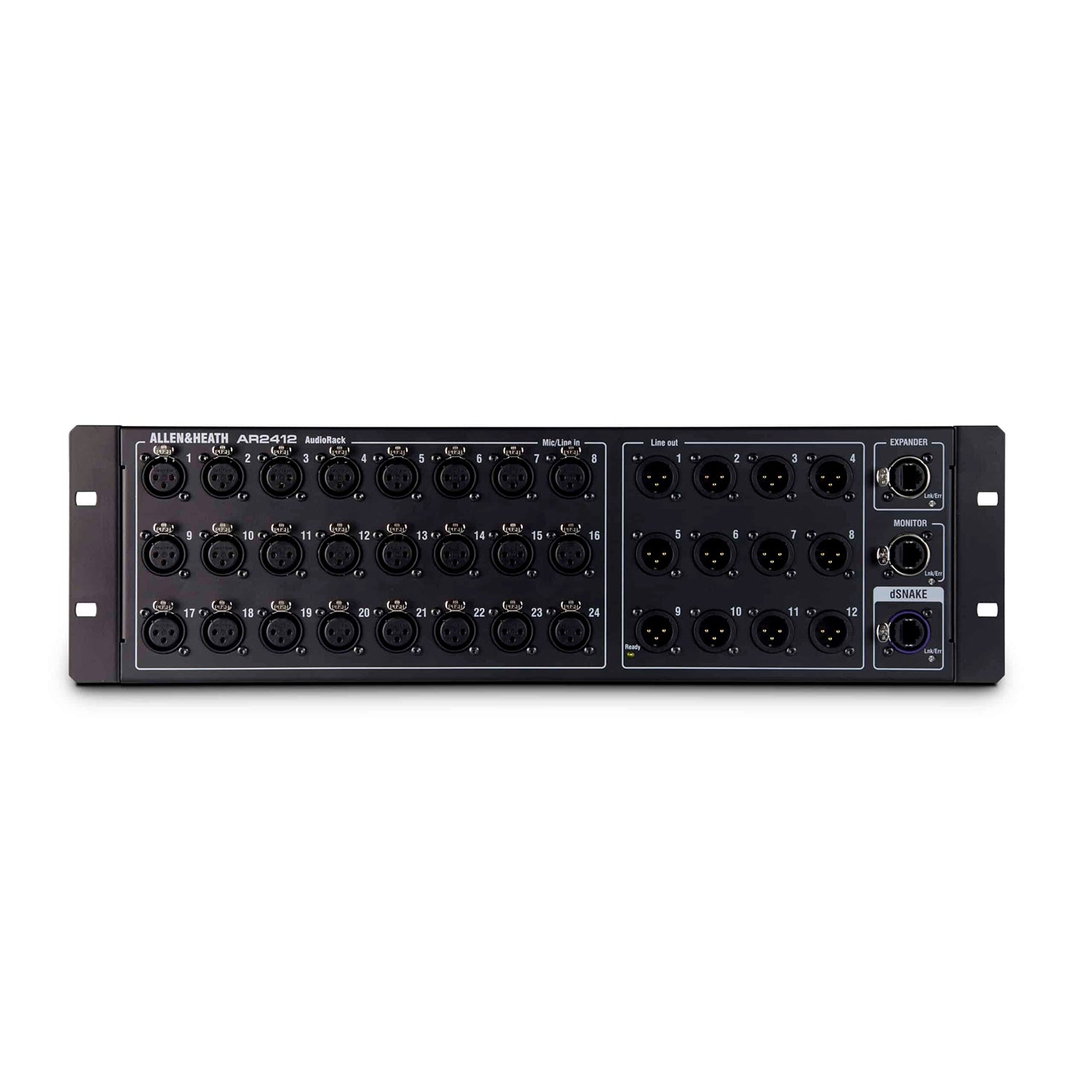

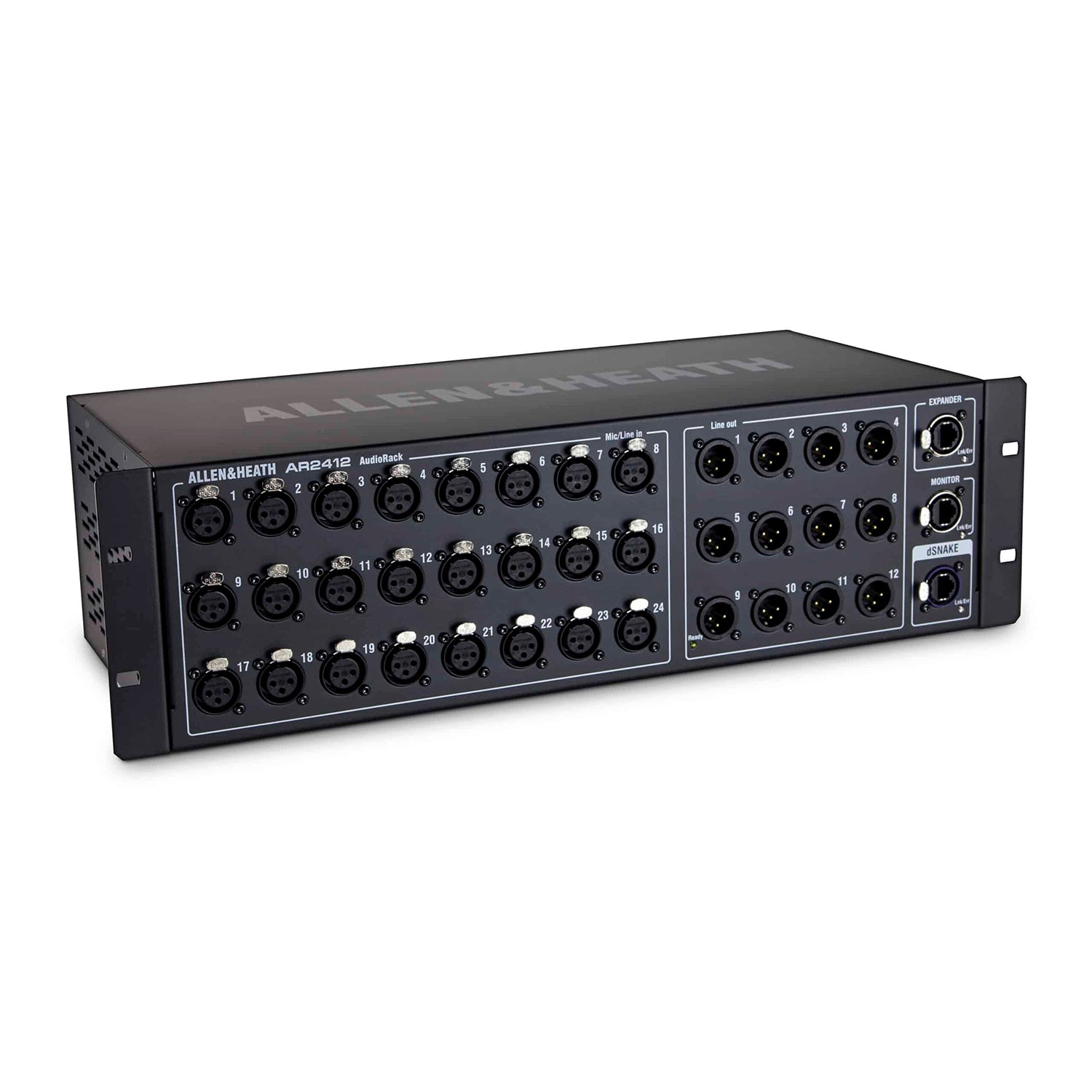

ALLEN & HEATH AR2412 – 24 įėjimų ir 12 išėjimų skaitmeninis sceninis komutatorius, skirtas išplėsti suderinamų Allen & Heath skaitmeninių mikšerių ir AHM garso matricų įėjimų bei išėjimų skaičių ir perkelti jungtis arčiau scenos ar garso šaltinių.

AR2412 turi 24 balansuotus XLR mikrofono ir linijos įėjimus su nuotoliniu būdu valdomais pradiniais stiprintuvais bei 12 balansuotų, relėmis apsaugotų XLR linijos išėjimų. A/D ir D/A konvertavimas atliekamas prie pat garso šaltinių, o 48 kHz dSNAKE ryšys perduodamas vienu ekranuotu CAT5e arba aukštesnės kategorijos kabeliu iki 100 m atstumu.

Kiekvieno pradinio stiprintuvo jautrumas, stiprinimas, -20 dB slopinimas ir 48 V fantominis maitinimas valdomi nuotoliniu būdu iš mikšerio. Nustatymai gali būti išsaugomi ir atkuriami kartu su mikšerio scenomis, todėl AR2412 patogu naudoti koncertinėse, mobiliose ir stacionariose garso sistemose.

Atskiras „Expander“ prievadas leidžia nuosekliai prijungti AR84 arba AB168, o „Monitor“ prievadas skirtas Allen & Heath ME arba „Aviom Pro16“ asmeninio monitoringo sistemai. AR2412 nereikia atskirai konfigūruoti – prijungtas įrenginys automatiškai suderina programinę-aparatinę įrangą su naudojamu mikšeriu.

Pagrindinės savybės

• 24 nuotoliniu būdu valdomi mikrofono ir linijos pradiniai stiprintuvai leidžia garso šaltinius prijungti tiesiogiai scenoje
• 12 balansuotų, relėmis apsaugotų XLR linijos išėjimų skirti monitorių, stiprintuvų ir kitos garso įrangos prijungimui
• 48 kHz dSNAKE ryšys perduoda daugiakanalį garsą ir pradinių stiprintuvų valdymo duomenis vienu tinklo kabeliu
• Iki 100 m siekiantis ryšio atstumas suteikia daugiau laisvės išdėstant mikšerį ir sceninį komutatorių
• Pradinių stiprintuvų stiprinimas, slopinimas ir 48 V fantominis maitinimas valdomi iš suderinamo mikšerio
• „Expander“ prievadas leidžia nuosekliai prijungti AR84 arba AB168 ir išplėsti sistemos jungčių skaičių
• „Monitor“ prievadas skirtas Allen & Heath ME ir „Aviom Pro16“ asmeninio monitoringo sistemoms
• Automatinis programinės-aparatinės įrangos suderinimas supaprastina paruošimą darbui
• Suderinamas su Allen & Heath SQ, Qu, Avantis, AHM-64 ir GLD sistemomis
• Tvirtas 3U plieninis korpusas pritaikytas montuoti į standartinę 19 colių montažinę dėžę

Techniniai duomenys

• Produkto tipas: skaitmeninis sceninis komutatorius
• Diskretizacijos dažnis: 48 kHz
• Mikrofono ir linijos įėjimai: 24 balansuotos XLR jungtys
• Linijos išėjimai: 12 balansuotų, relėmis apsaugotų XLR jungčių
• Įėjimo jautrumas: nuo -60 iki +15 dBu
• Analoginis stiprinimas: nuo +5 iki +60 dB, 1 dB žingsniais
• Slopinimas: -20 dB
• Maksimalus įėjimo lygis: +32 dBu
• Įėjimo varža: daugiau nei 4 kΩ be slopinimo; daugiau nei 10 kΩ įjungus slopinimą
• Ekvivalentinis mikrofono įėjimo triukšmas: -127 dB, naudojant 150 Ω šaltinį
• Išėjimo varža: mažiau nei 75 Ω
• Nominalus išėjimo lygis: +4 dBu atitinka 0 dB matuoklio rodmenį
• Maksimalus išėjimo lygis: +22 dBu
• Liekamasis išėjimo triukšmas: -91 dBu, išėjimas nutildytas, 20 Hz–20 kHz
• Ryšio protokolas: Allen & Heath dSNAKE
• dSNAKE jungtis: užrakinama „EtherCon“ / RJ45
• „Expander“ jungtis: užrakinama „EtherCon“ / RJ45, skirta AR84 arba AB168
• „Monitor“ jungtis: užrakinama „EtherCon“ / RJ45, suderinama su Allen & Heath ME ir „Aviom Pro16“ sistemomis
• Rekomenduojamas kabelis: ekranuotas CAT5e arba aukštesnės kategorijos tinklo kabelis
• Maksimalus kabelio ilgis: 100 m tarp įrenginių
• Suderinamumas: Allen & Heath SQ, Qu, Avantis, AHM-64 ir GLD
• Korpusas: plieninis, montuojamas į 19 colių montažinę dėžę
• Aukštis: 3U

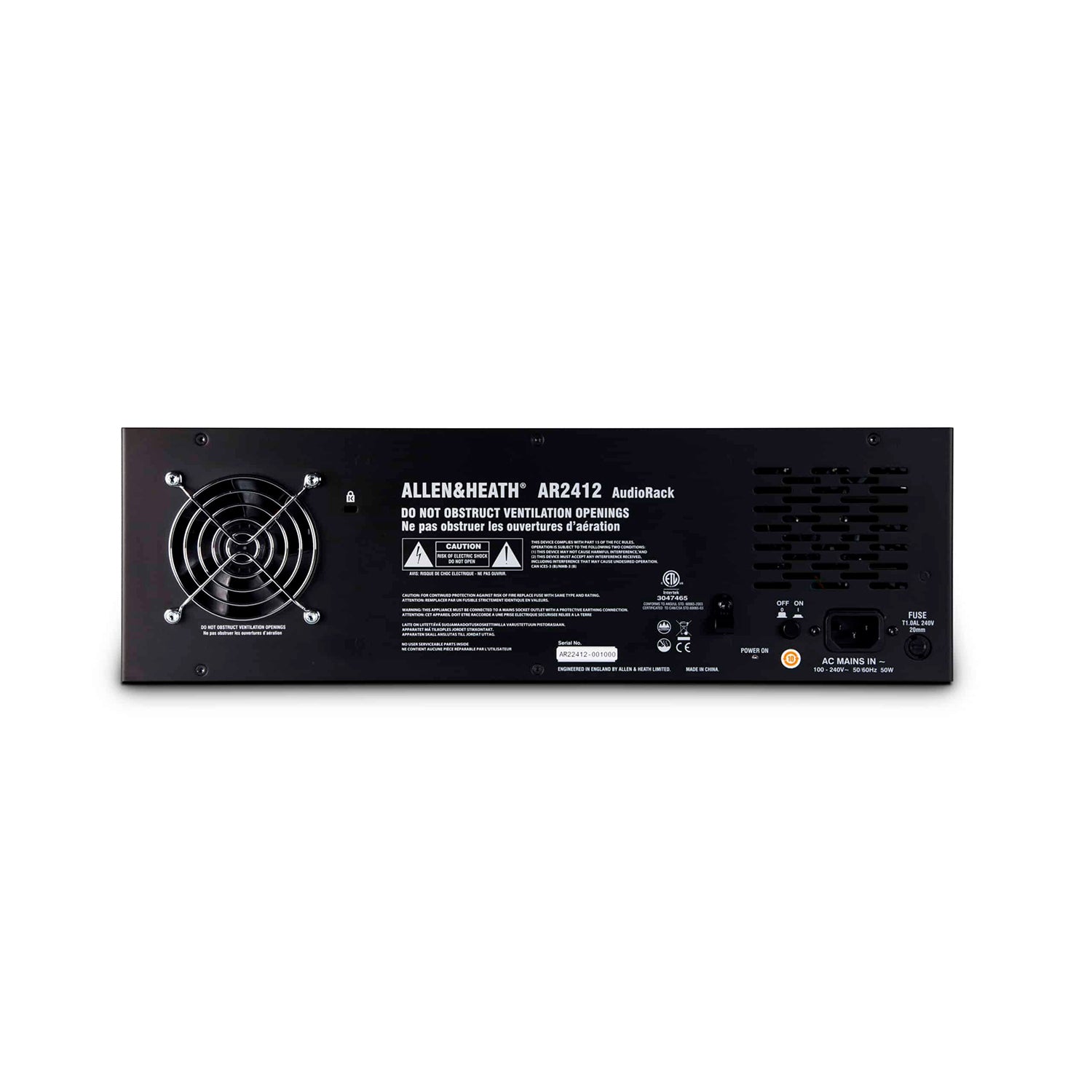

• Maitinimas: 100–240 V AC, 50/60 Hz
• Maksimalios galios sąnaudos: 70 W
• Darbinė temperatūra: nuo 0 iki 35 °C
• Matmenys: 483 × 220 × 137 mm
• Svoris: 5 kg

Komplektacija

• ALLEN & HEATH AR2412 skaitmeninis sceninis komutatorius

Kam skirta

ALLEN & HEATH AR2412 skirtas koncertų įgarsinimo sistemoms, teatrams, kultūros centrams, maldos namams, renginių techninio aptarnavimo įmonėms ir kitoms mobilioms arba stacionarioms sistemoms, naudojančioms suderinamus Allen & Heath skaitmeninius mikšerius ar AHM garso matricas.
