ALLEN & HEATH AB168 skaitmeninis sceninis komutatorius

ALLEN & HEATH AB168 skaitmeninis sceninis komutatorius

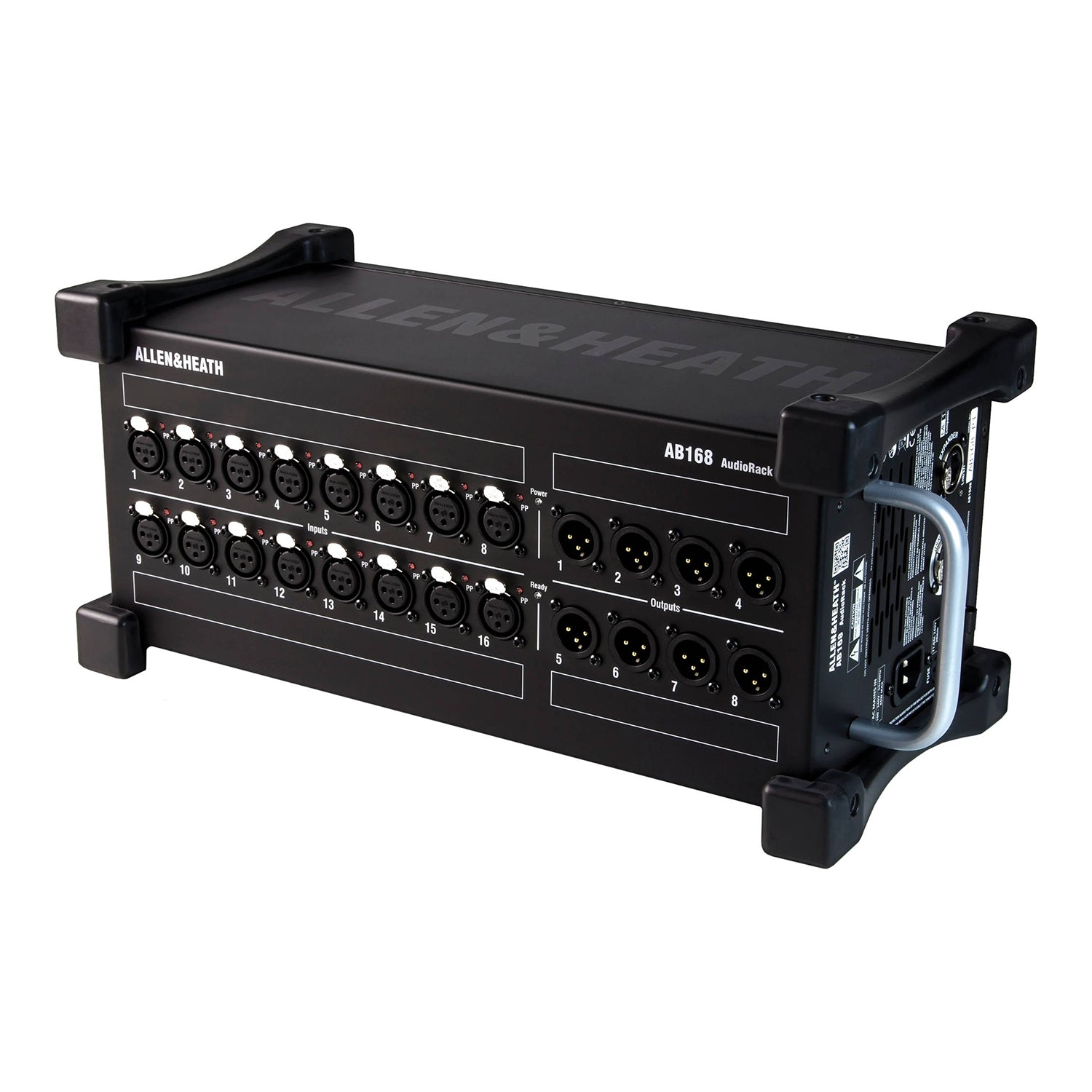

ALLEN & HEATH AB168 yra nešiojamas 16 įėjimų ir 8 išėjimų 48 kHz skaitmeninis sceninis komutatorius, skirtas suderinamų ALLEN & HEATH skaitmeninių garso sistemų jungtims iškelti arčiau scenos ir garso šaltinių.

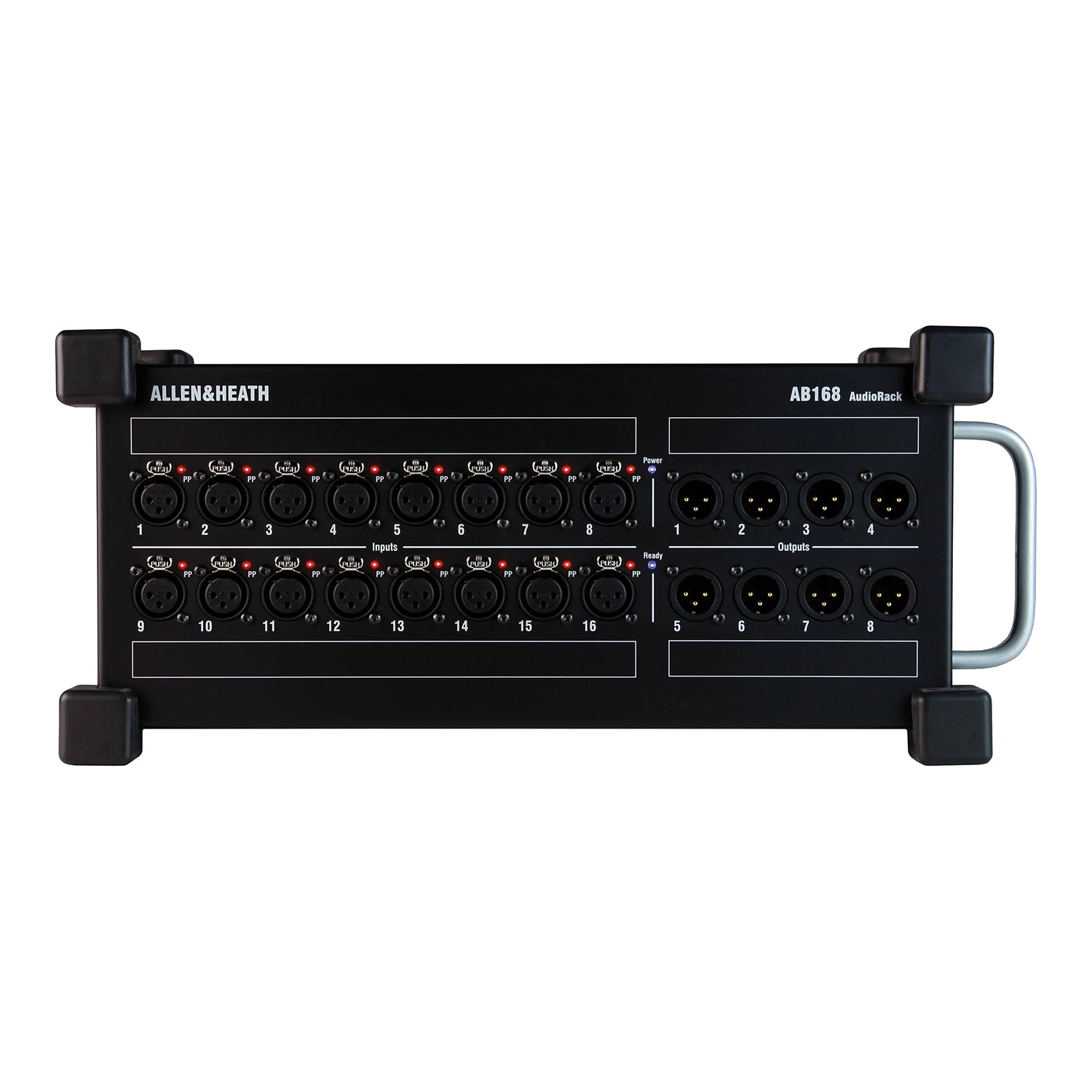

Šešiolika XLR mikrofoninių / linijinių įėjimų turi nuotoliniu būdu valdomus pradinius stiprintuvus, +48 V fantominio maitinimo indikatorius ir −20 dB slopinimą linijinio lygio šaltiniams. Aštuoni subalansuoti XLR linijiniai išėjimai yra apsaugoti relėmis.

Ryšys su pultu arba aukščiau grandinėje esančiu komutatoriumi perduodamas dSNAKE protokolu per vieną Cat5 kabelį iki 100 m atstumu. Papildomas Expander EtherCon prievadas leidžia nuosekliai prijungti suderinamą komutatorių arba ALLEN & HEATH ME asmeninio monitoravimo sistemą.

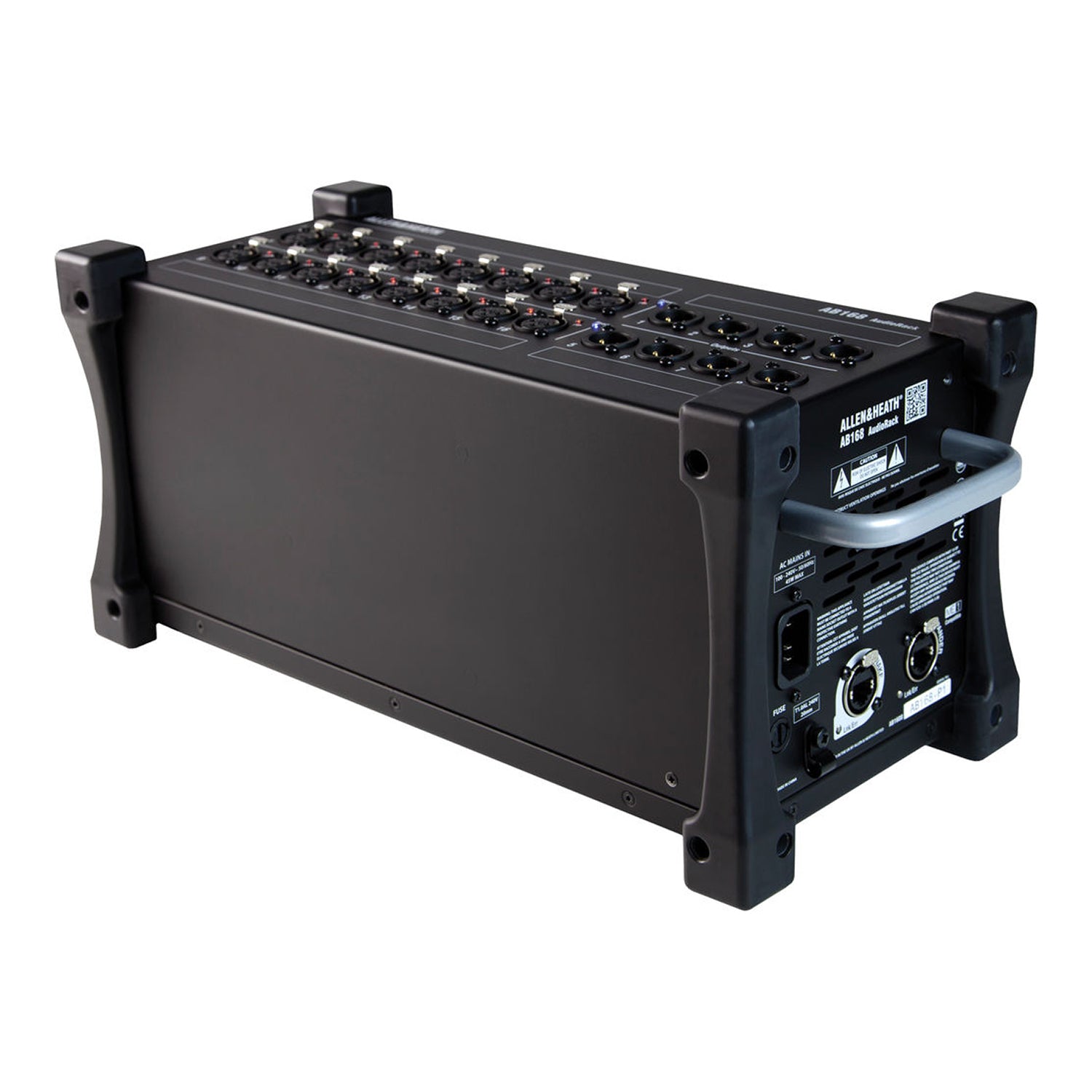

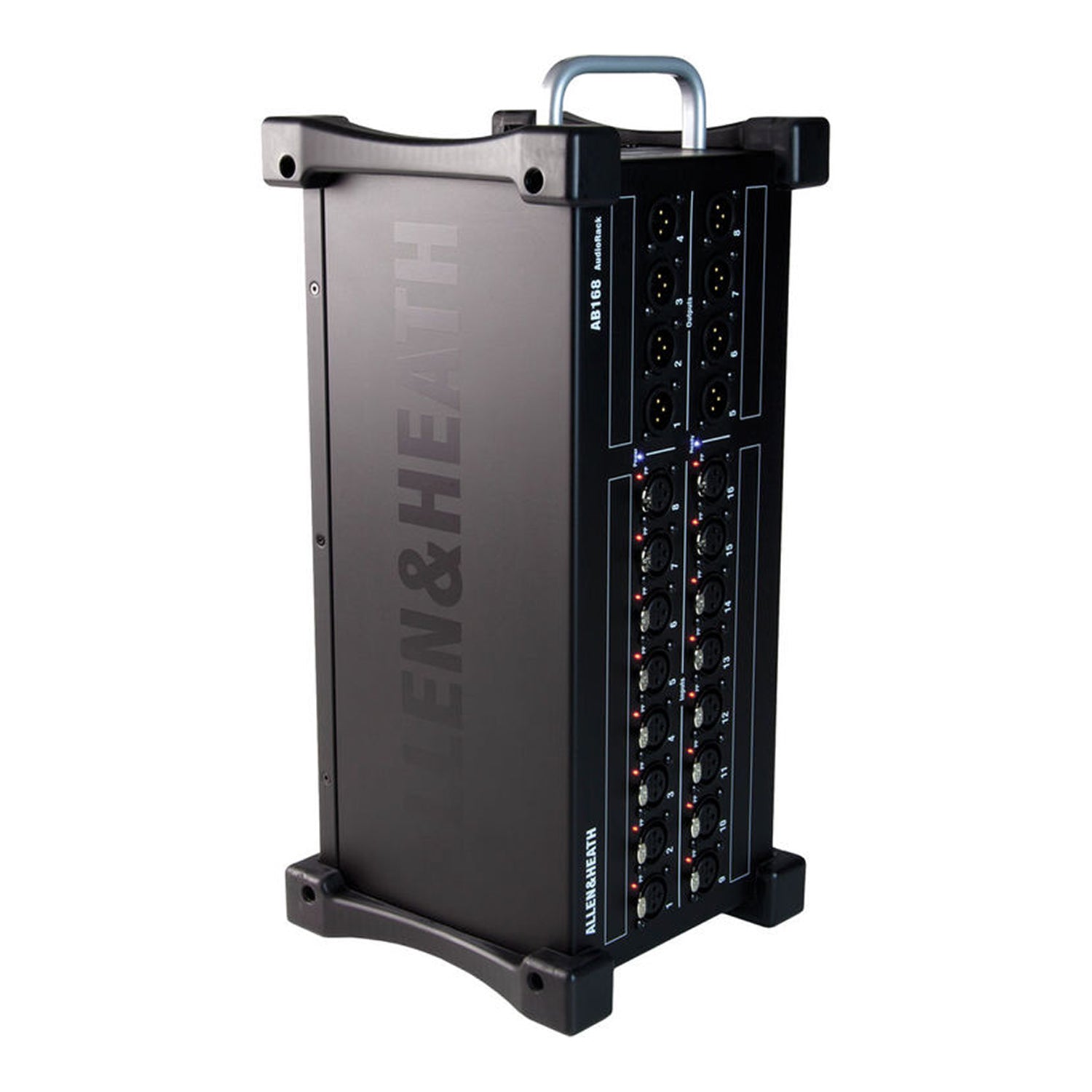

Tvirtas plieninis korpusas, guminės apsaugos ir nešimo rankena pritaikyti darbui scenoje. AB168 galima statyti horizontaliai arba vertikaliai, o su atskirai įsigyjamu 4U montavimo rinkiniu – tvirtinti 19 colių spintoje.

Pagrindinės savybės

• 16 nuotoliniu būdu valdomų mikrofoninių / linijinių pradinių stiprintuvų leidžia prijungti scenos signalus tiesiai prie komutatoriaus.
• 8 subalansuoti, relėmis apsaugoti XLR linijiniai išėjimai skirti monitoriams ir kitai scenos garso įrangai.
• 48 kHz dSNAKE ryšys vienu Cat5 kabeliu perduoda garsą, pradinių stiprintuvų valdymą ir sistemos būsenos duomenis.
• Iki 100 m kabelio ilgis suteikia laisvę komutatorių padėti patogioje scenos vietoje.
• Expander prievadas leidžia nuosekliai jungti suderinamą komutatorių arba prijungti ME asmeninio monitoravimo sistemą.
• +48 V indikatorius prie kiekvieno įėjimo padeda greitai matyti fantominio maitinimo būseną.
• Automatinis programinės aparatinės įrangos atnaujinimas iš prijungtos sistemos supaprastina paruošimą darbui.

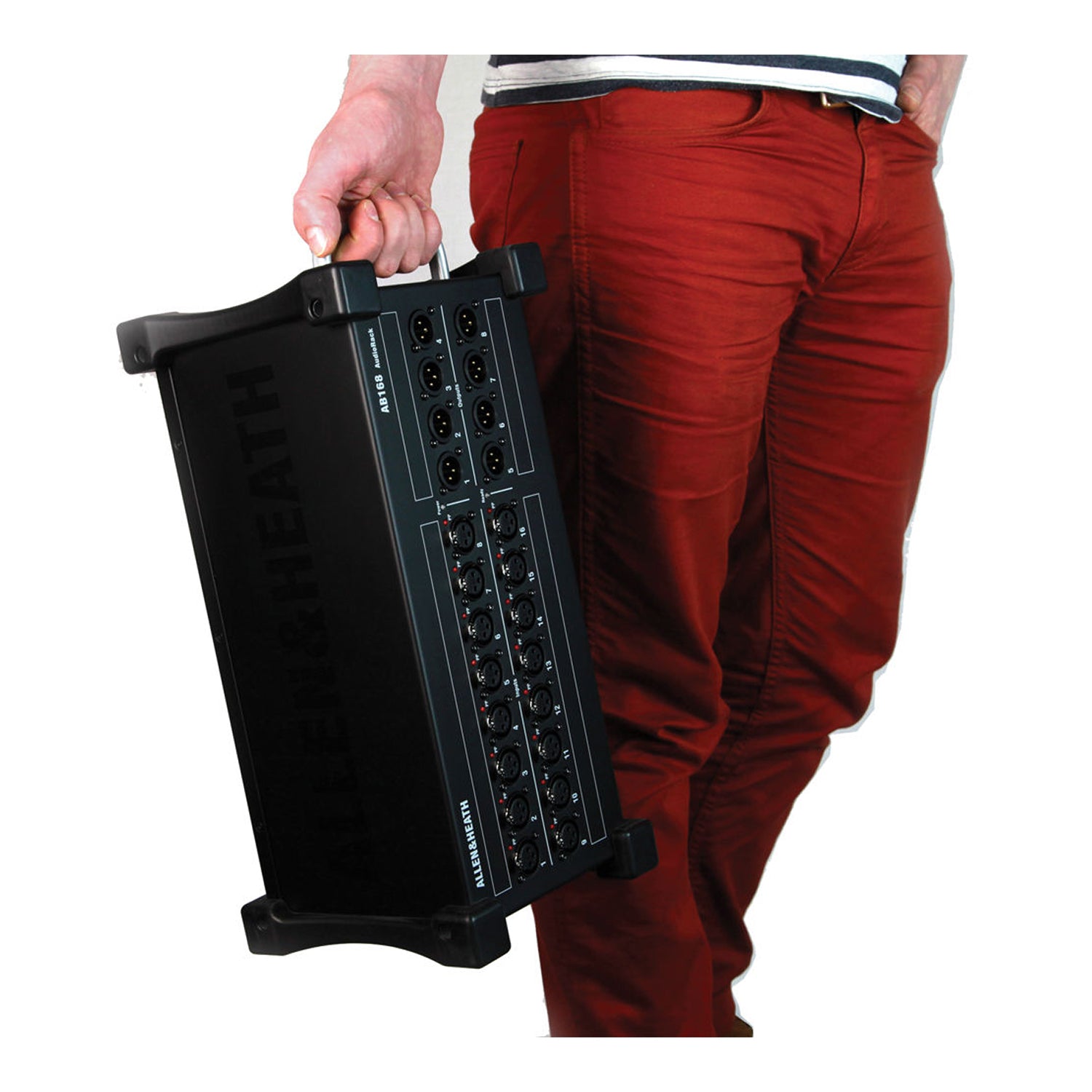

• Guminės apsaugos, plieninis korpusas ir rankena pritaikyti mobiliam naudojimui scenoje.

Techniniai duomenys

• Produkto tipas: skaitmeninis sceninis komutatorius
• Diskretizacijos dažnis: 48 kHz
• Įėjimai: 16 × subalansuotų XLR mikrofoninių / linijinių
• Išėjimai: 8 × subalansuotų, relėmis apsaugotų XLR linijinių
• Pradinio stiprintuvo stiprinimas: nuo +5 iki +60 dB, 1 dB žingsniais
• Slopinimas: −20 dB
• Maksimalus įėjimo lygis: +32 dBu
• Įėjimo varža: >4 kΩ be slopinimo, >10 kΩ su slopinimu
• Nominalus išėjimo lygis: +4 dBu
• Maksimalus išėjimo lygis: +22 dBu
• Išėjimo varža: <75 Ω
• Sistemos jungtis: dSNAKE, užrakinama EtherCon
• Išplėtimo jungtis: Expander, užrakinama EtherCon
• Maksimalus ryšio atstumas: 100 m Cat5 kabeliu
• Maitinimas: 100–240 V AC, 50/60 Hz, maks. 40 W
• Darbinė temperatūra: 0–35 °C
• Svoris: 4,8 kg
• Suderinamumas: SQ, Qu, Avantis, AHM-64 ir GLD

Komplektacija

• ALLEN & HEATH AB168 skaitmeninis sceninis komutatorius

Kam skirta

AB168 skirtas koncertų, nuomos, mokymo, maldos namų ir stacionarioms garso sistemoms, kuriose naudojami suderinami ALLEN & HEATH pultai ar AHM procesoriai ir reikia perkelti analogines garso jungtis arčiau scenos.
